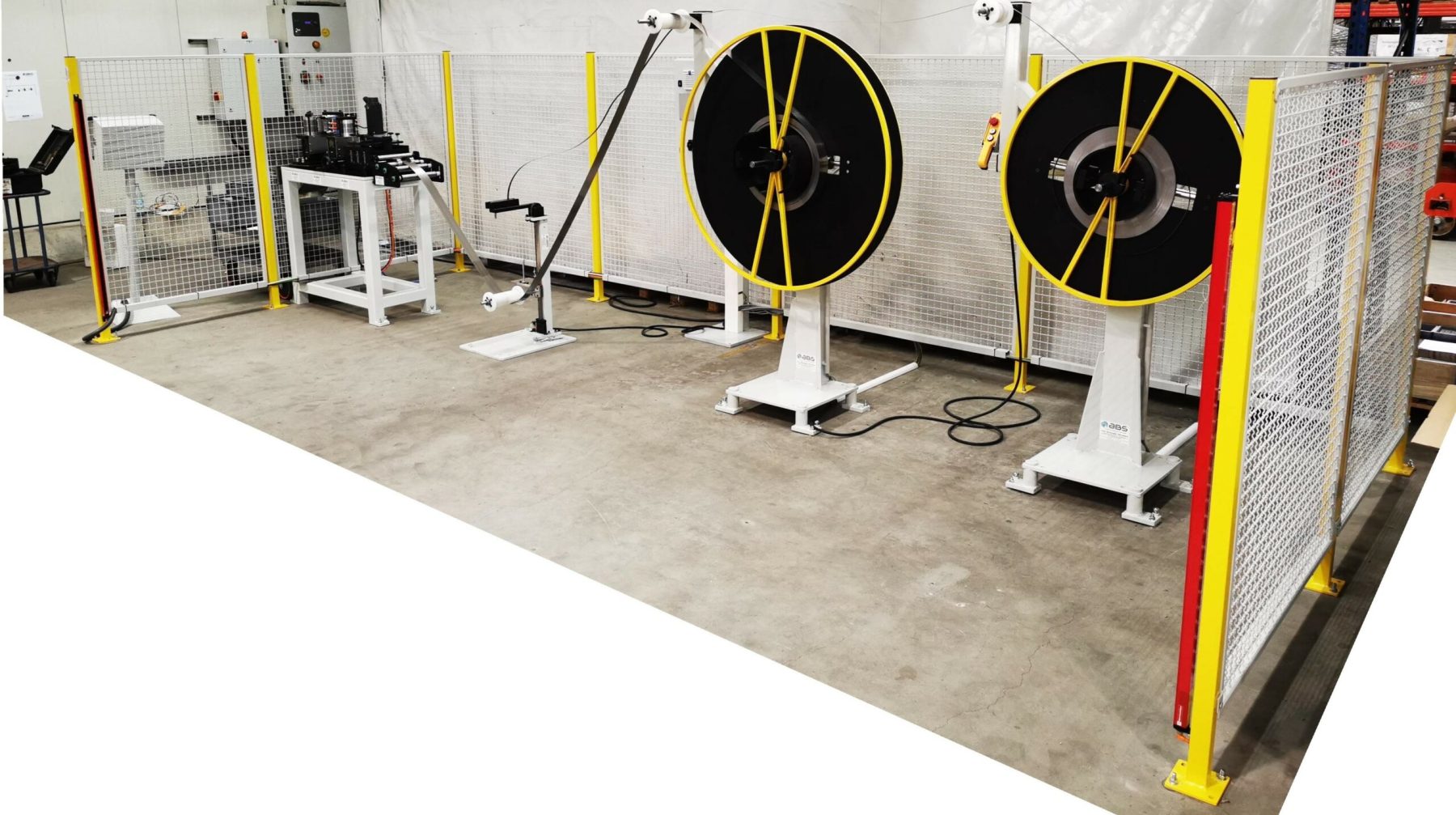

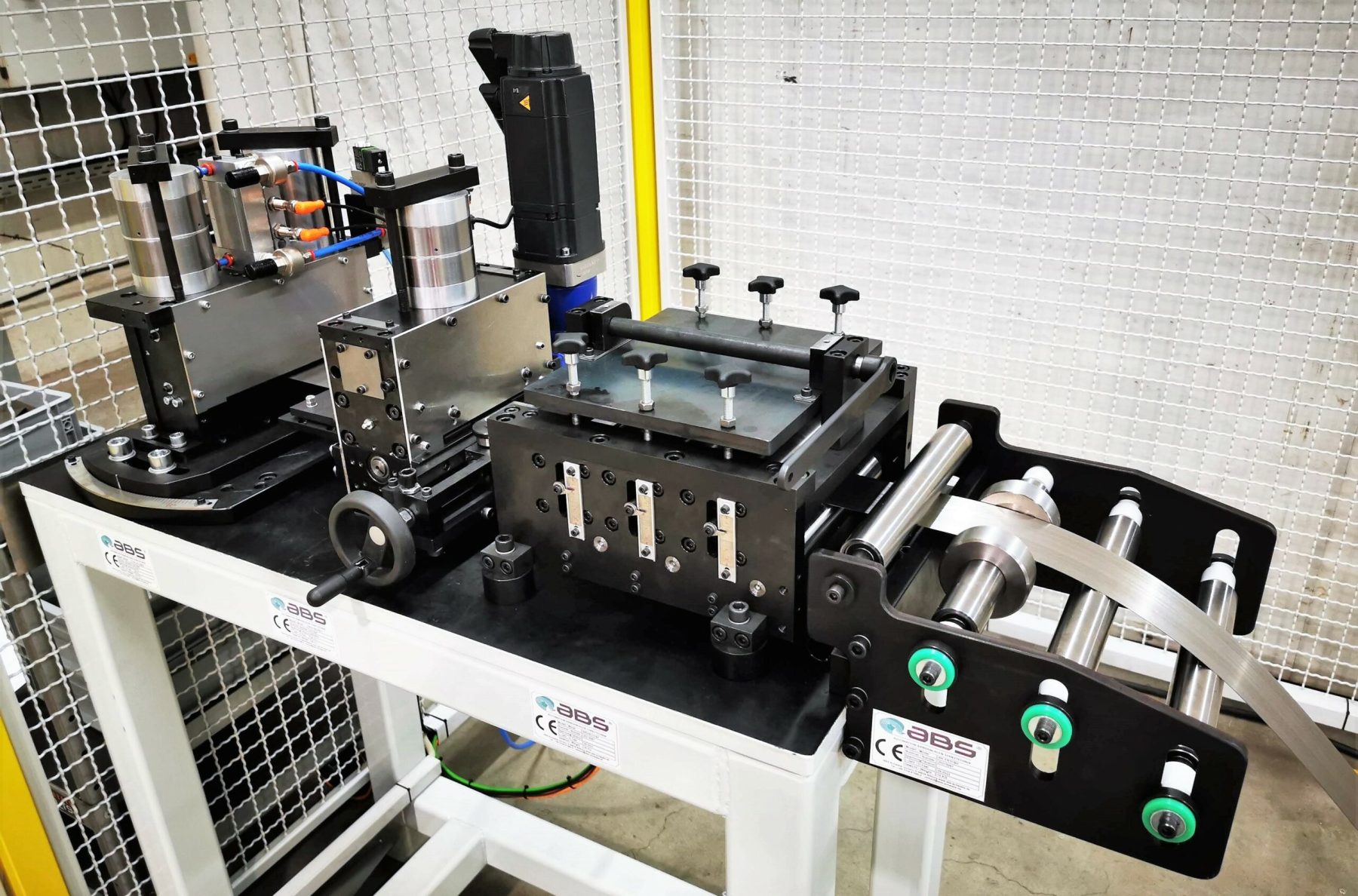

“Querteilanlage Haspel-Richtmaschine-Vorschub-Trennschere” ist eine Bandanlage, welche Bandstreifen in einer präzisen Länge vom Coil schneidet. Hierbei wird das Material zuerst von der Haspel abgewickelt und von einem Walzenvorschub durch ein Richtgerät gezogen, um es zu richten und eventuelle Verformungen zu korrigieren. Eine anschließende Trennschere schneidet das Band in einer gewünschte Länge ab. Die Schnittleistung ist auf 120 Hübe/min bei einer Länge von 140 mm ausgelegt. Bandabmessungen von 13×0,5 bis 130×0,5 mm.
Bei dieser Anlage gibt es einige Besonderheiten :

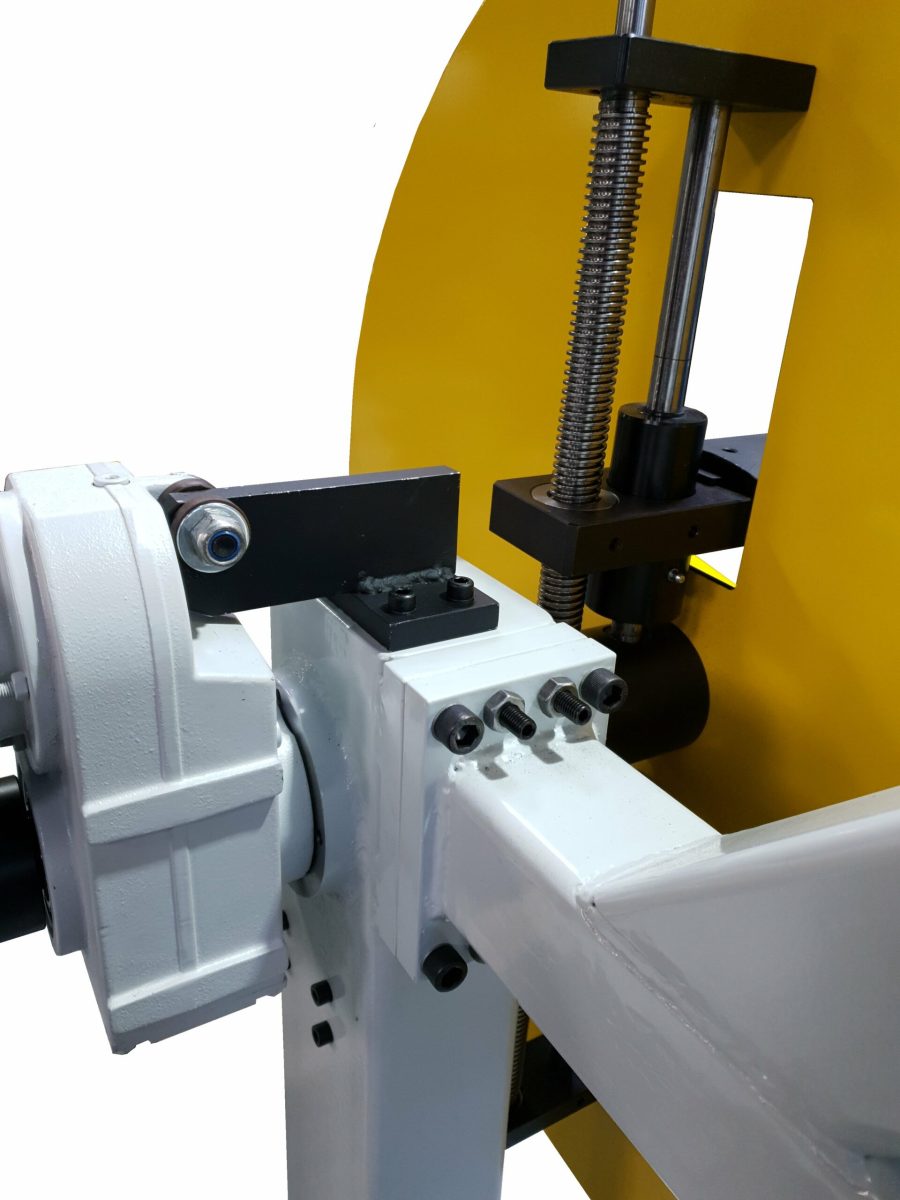

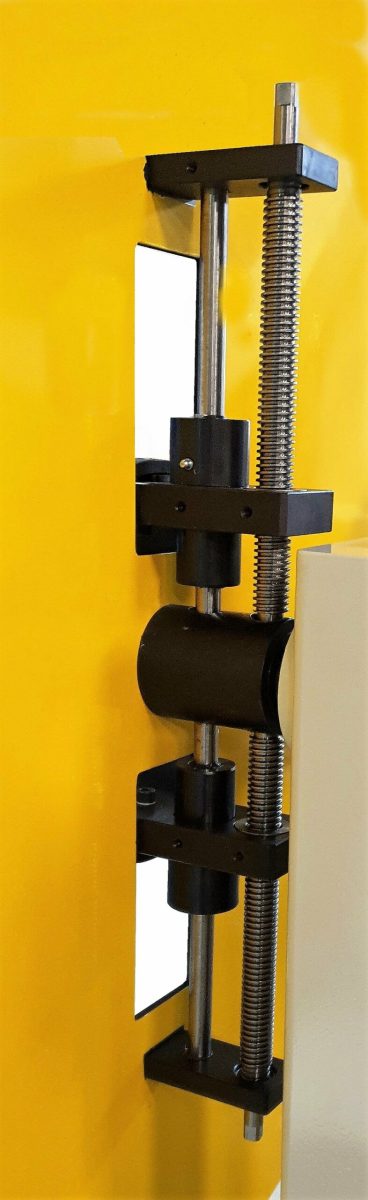

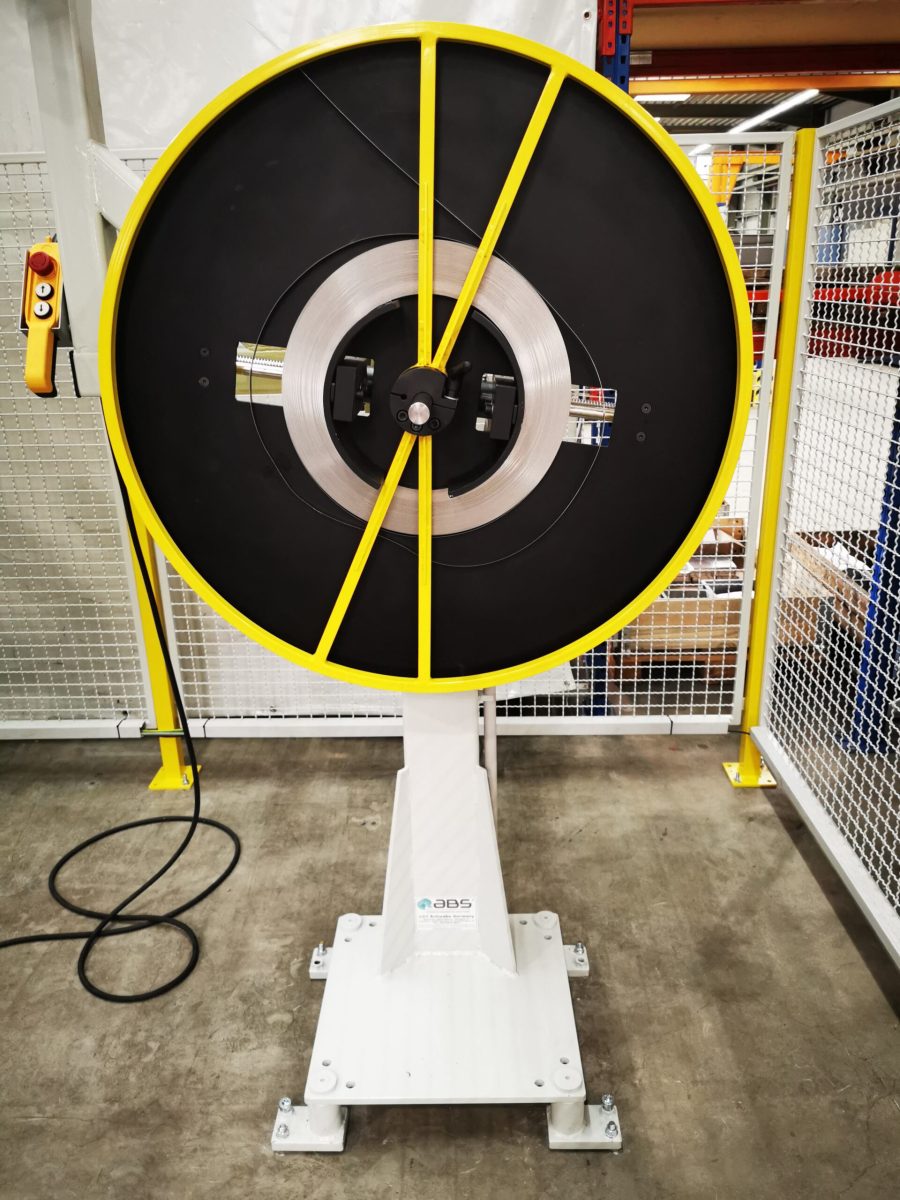

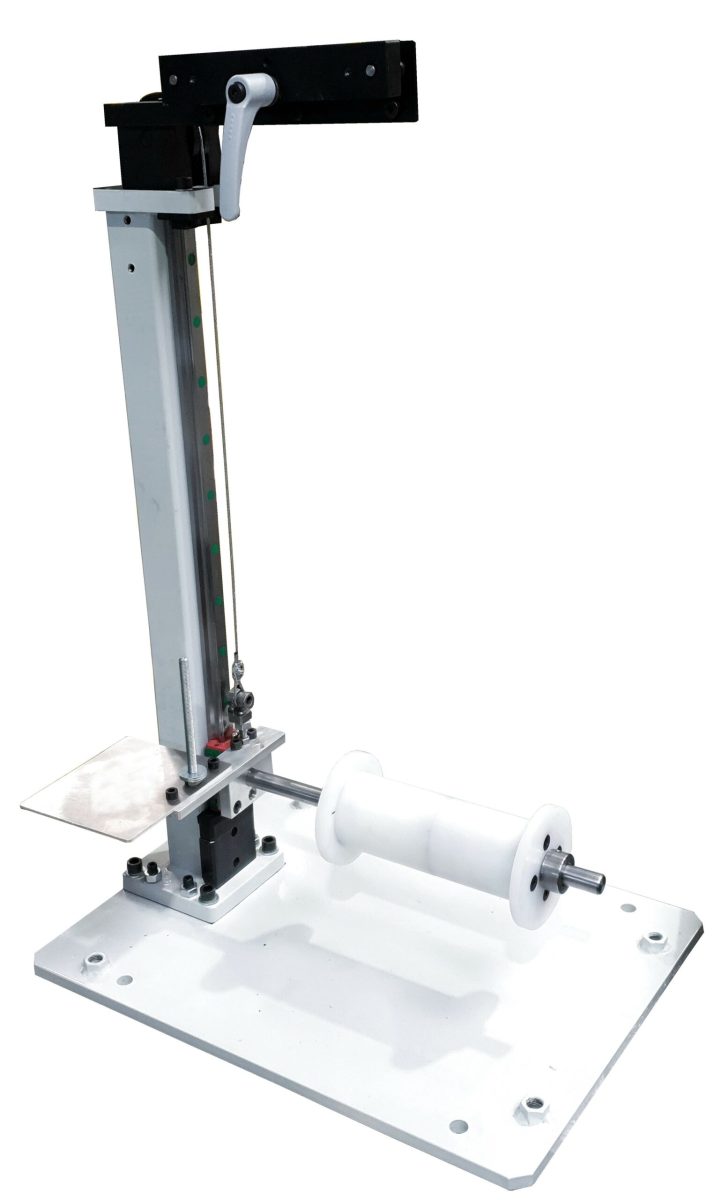

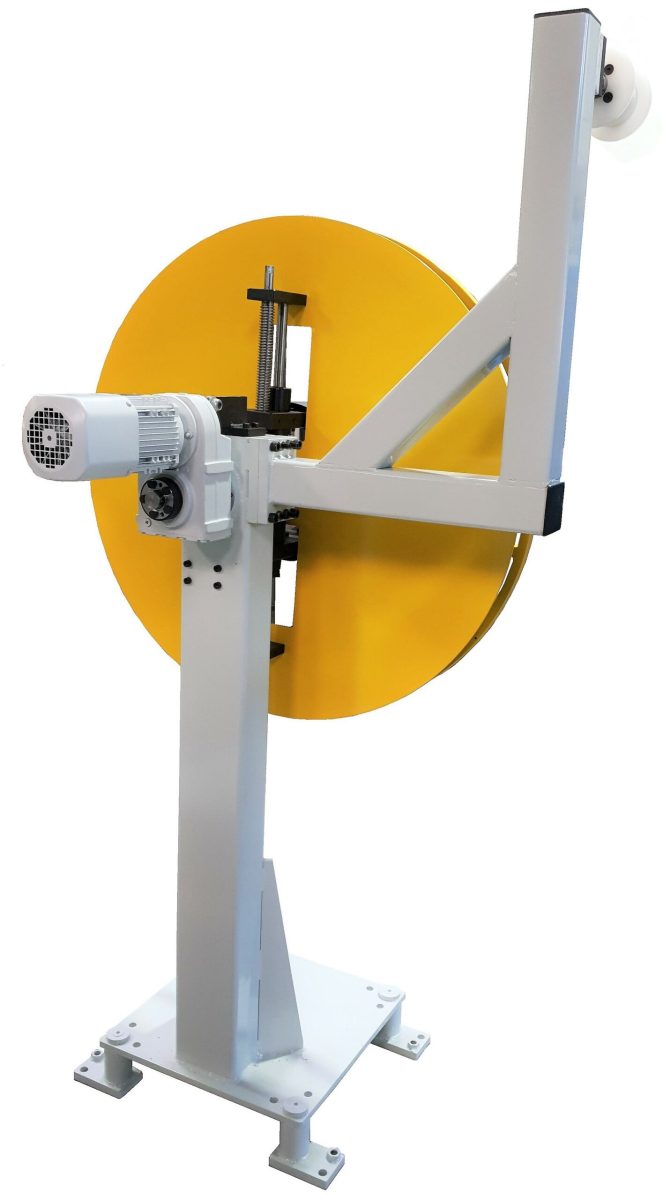

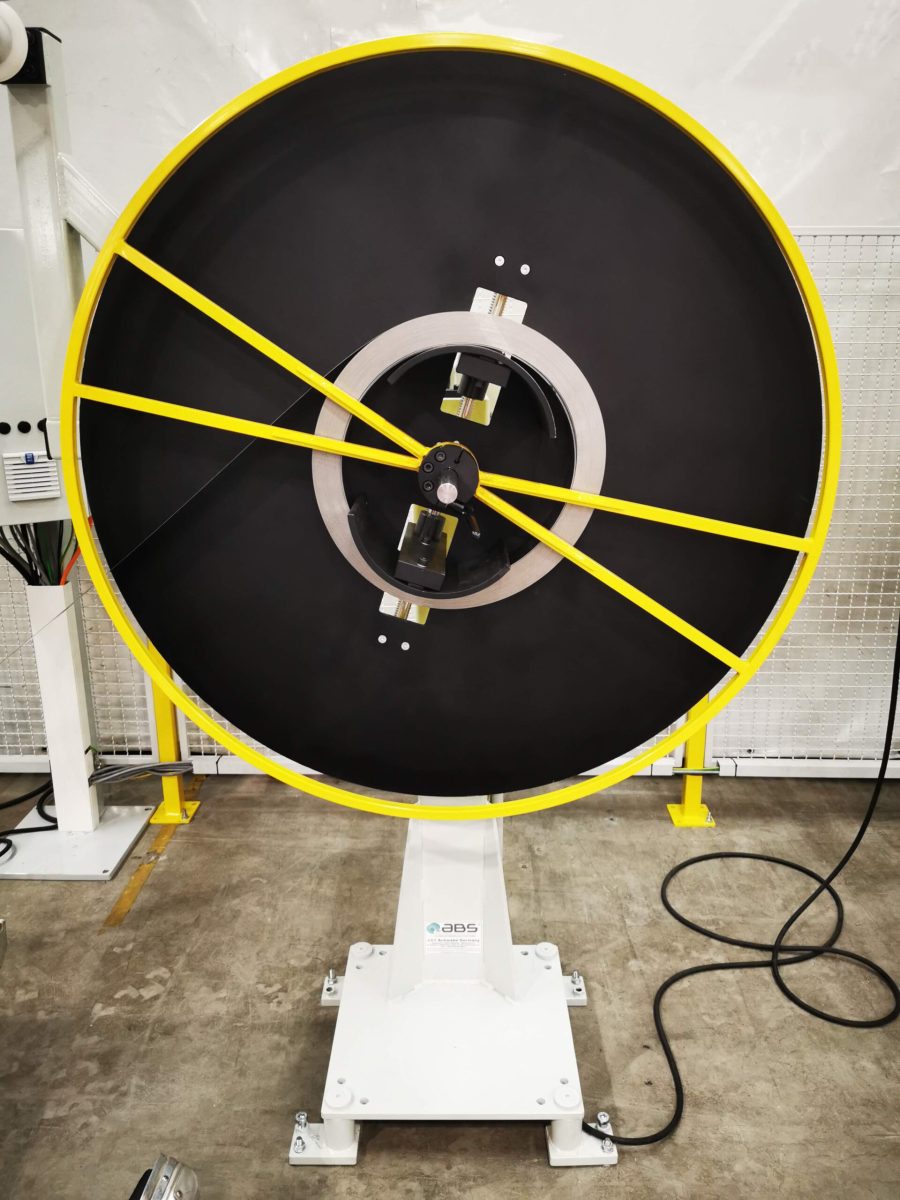

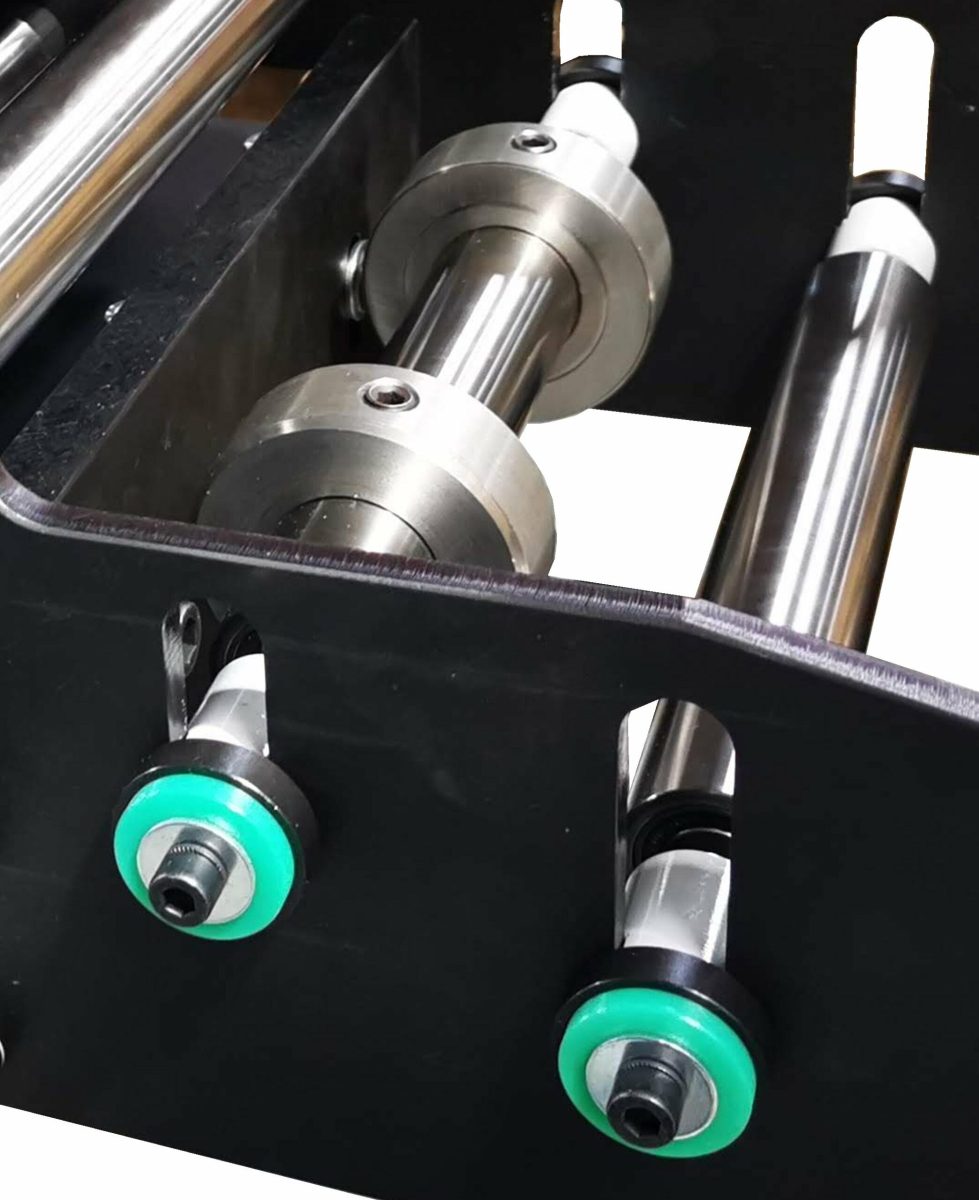

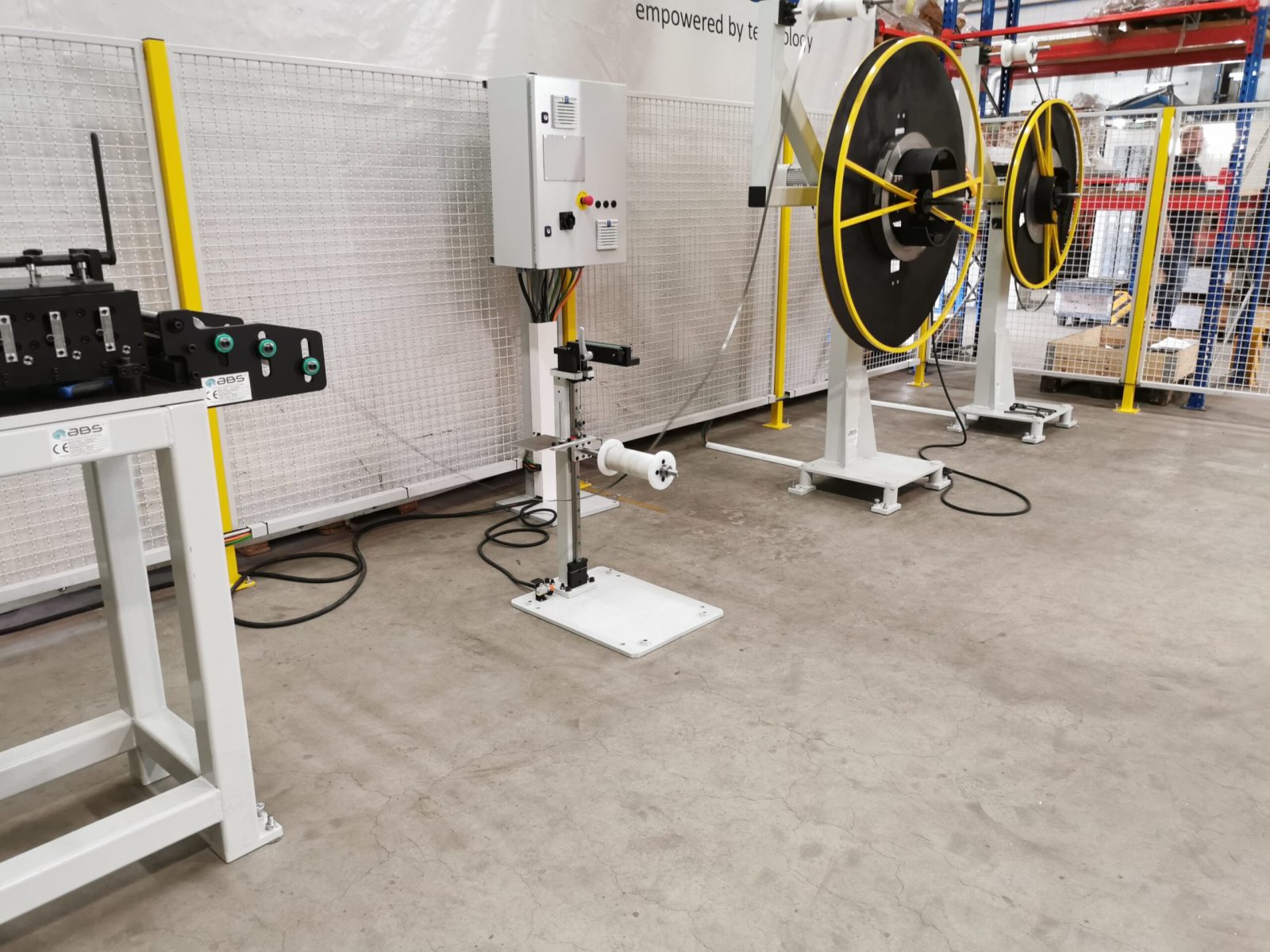

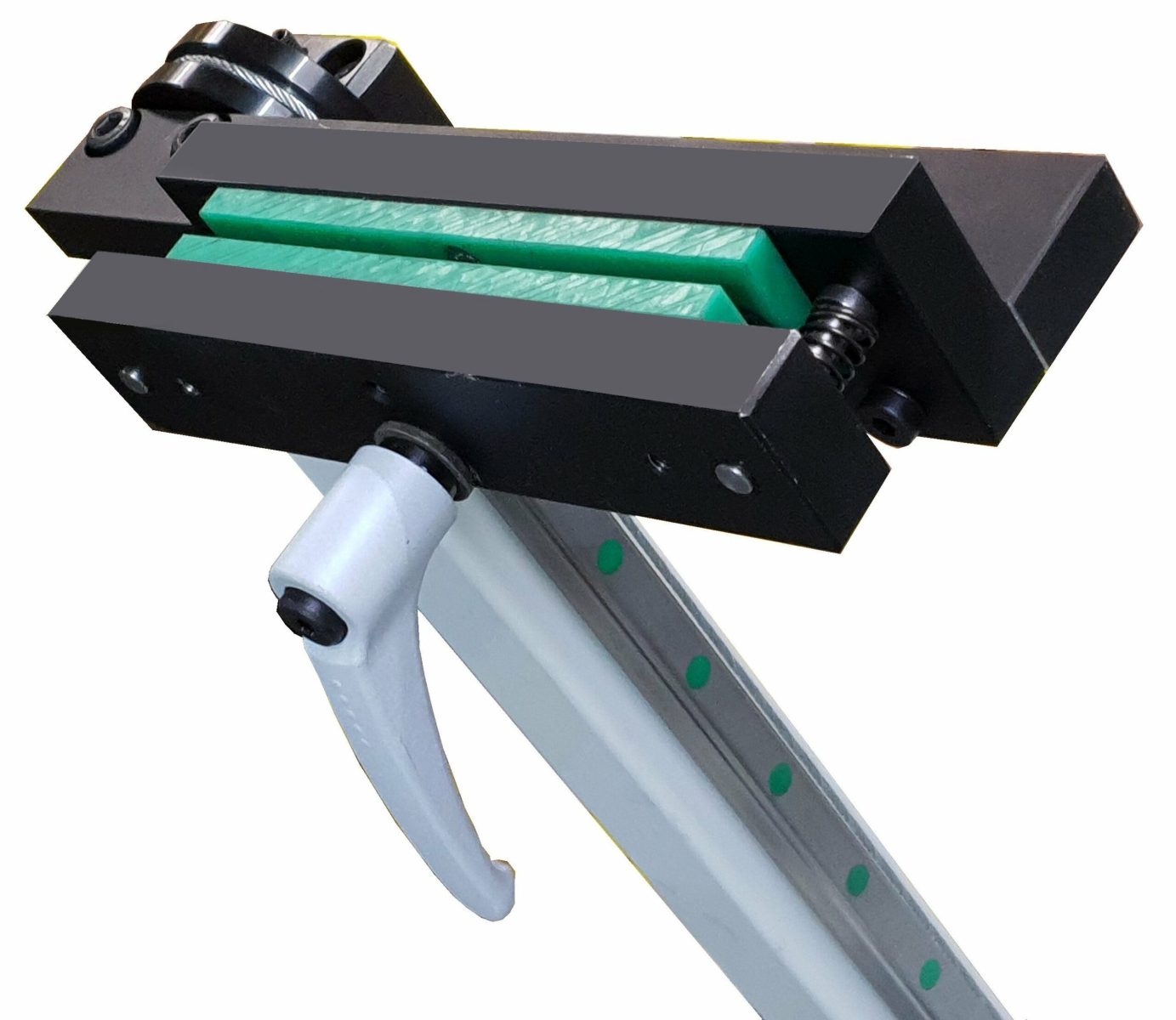

– 2 Haspeln sind hintereinander geschaltet, um schnell das Band umzurüsten. Dabei kann der Bandstreifen, wenn das Coil noch nicht zu Ende verarbeitet wurde, oberhalb des Tänzer in einer Klemmhalterung festgehalten werden. Durch die Umlenkrollen oberhalb der Haspeln wird das Band geführt. Alle Haspeln sind mit einem stufenlosen Regelantrieb ausgestattet, die Geschwindigkeit wird stufenlos über den Tänzer mit Ausgleichgewicht geregelt.

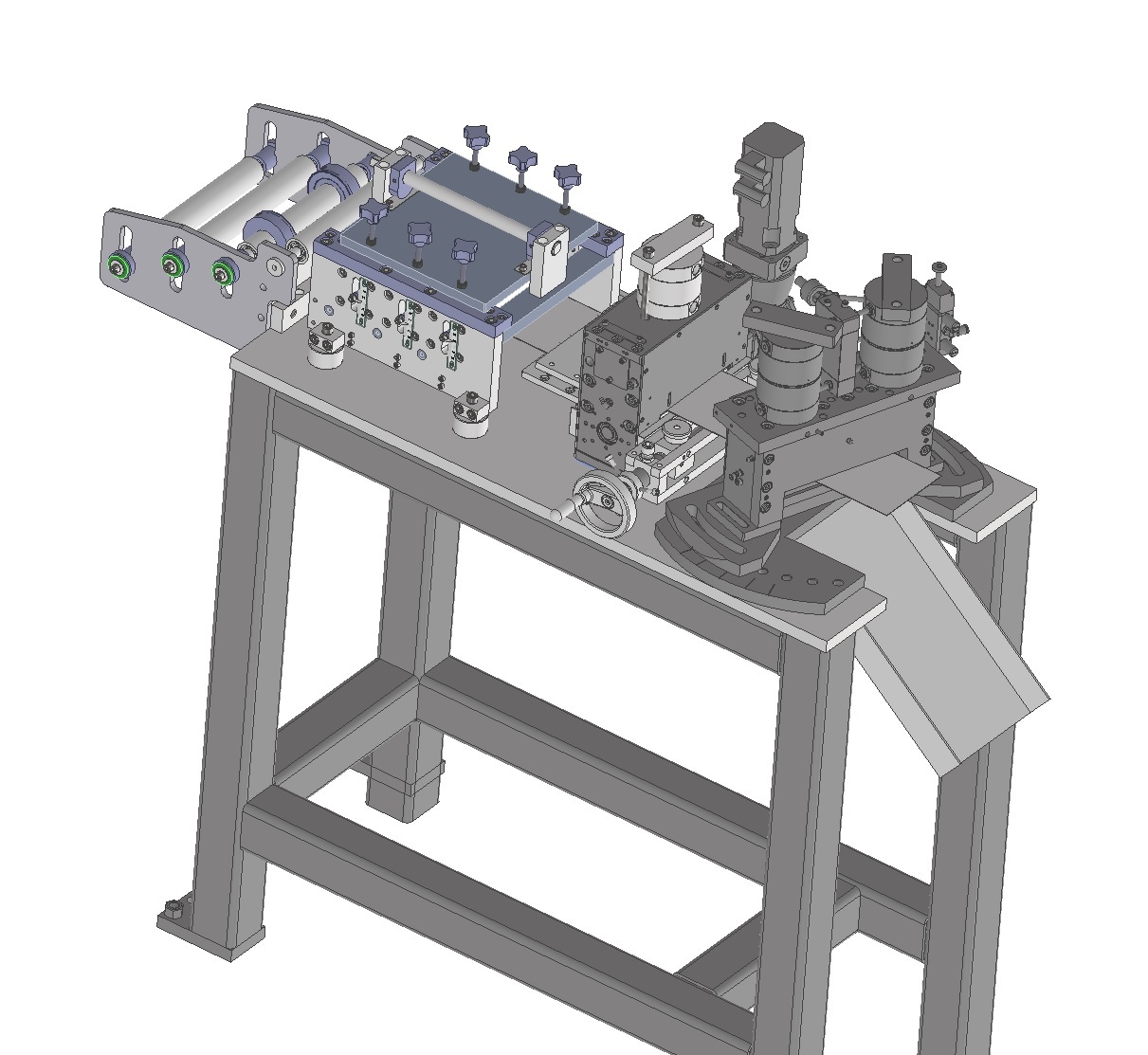

– Die Oberwalzen des Richtgerätes werden über eine Exzenterverstellung zentral zugestellt. Das 6-Walzen-Richtgerät hat unterschiedlich Walzenabstände, um die 1. Coilkrümmung mit wenig Kraftaufwand herauszurichten, dann erfolgt das Feinrichten und mit der letzten oberen Richtwalze lässt sich die Geradheit präzize einstellen.

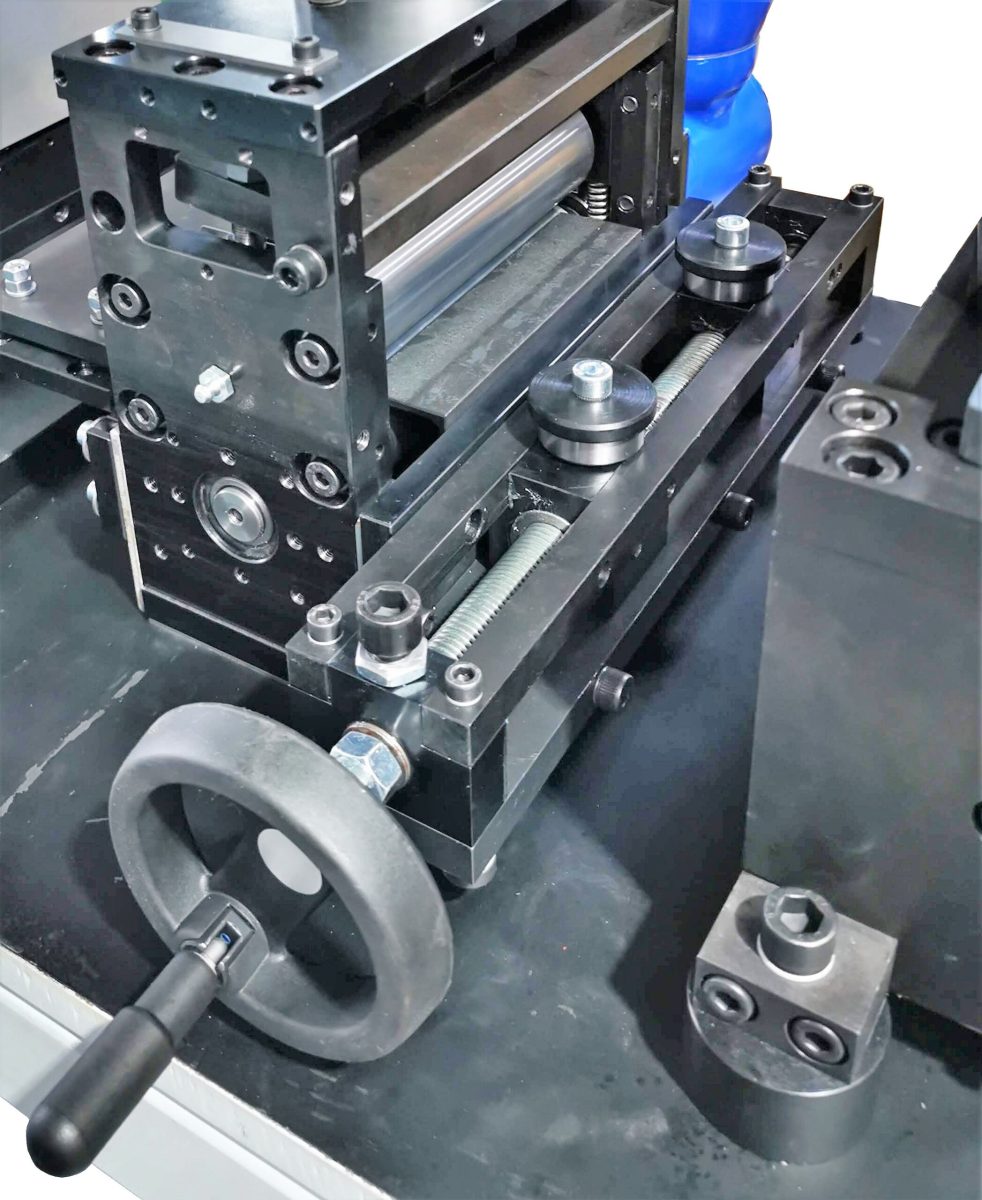

– Der Walzenvorschub hat eine Schwingkopftechnik für eine parallele Zustellung der Oberwalze auch bei außermittigem Fahren, die Oberwalze ist über Zahnräder mit angetrieben. Der Siemens-Servomotor ist eine High-Dynamik Ausführung mit sehr geringem Massenträgkeitsmoment für hohe dynamische Leistungen. Das Servo-Planetengetriebe ist ein wartungsfreies Präzisisongetriebe für sehr genaue Positionierungen.

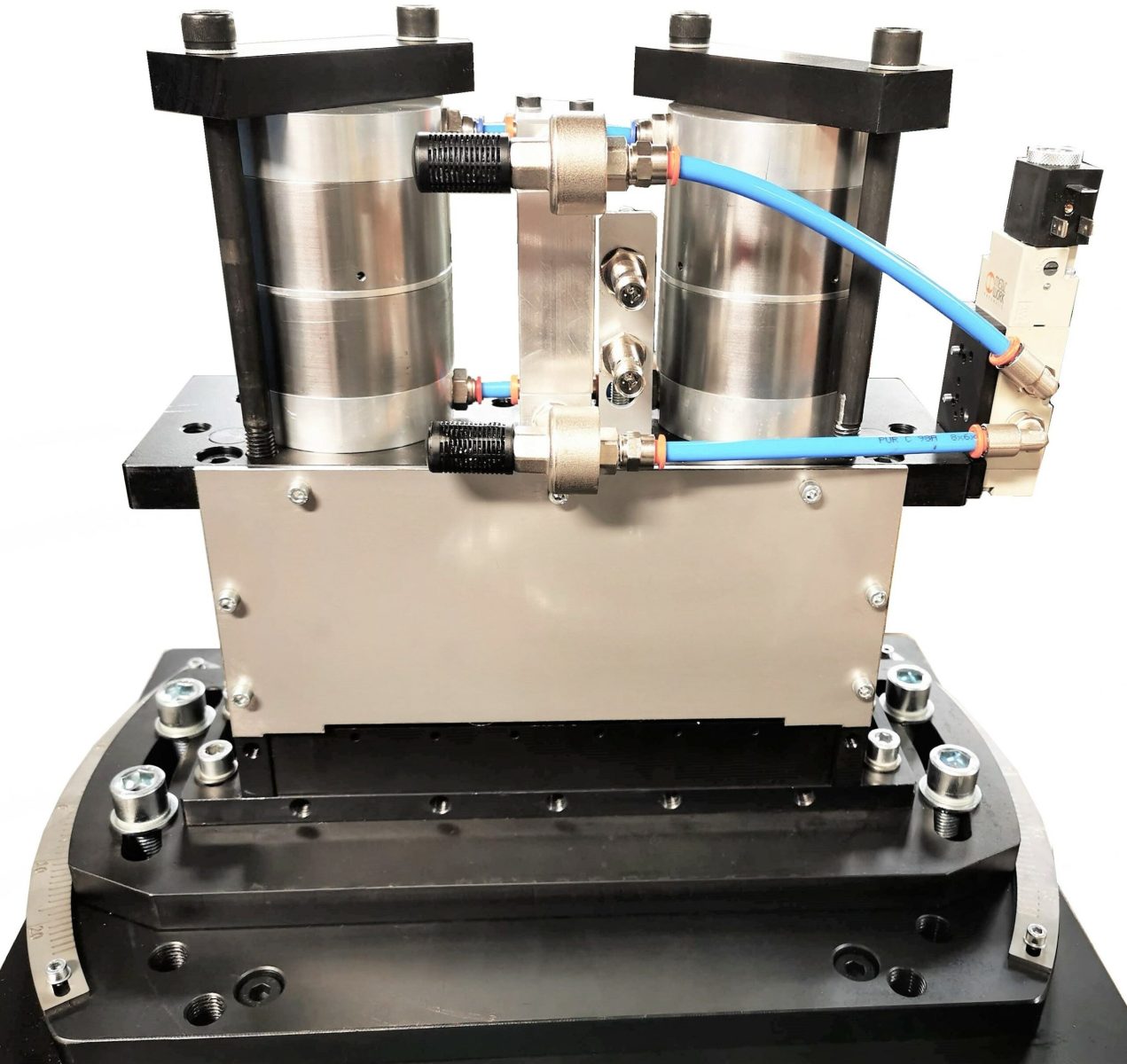

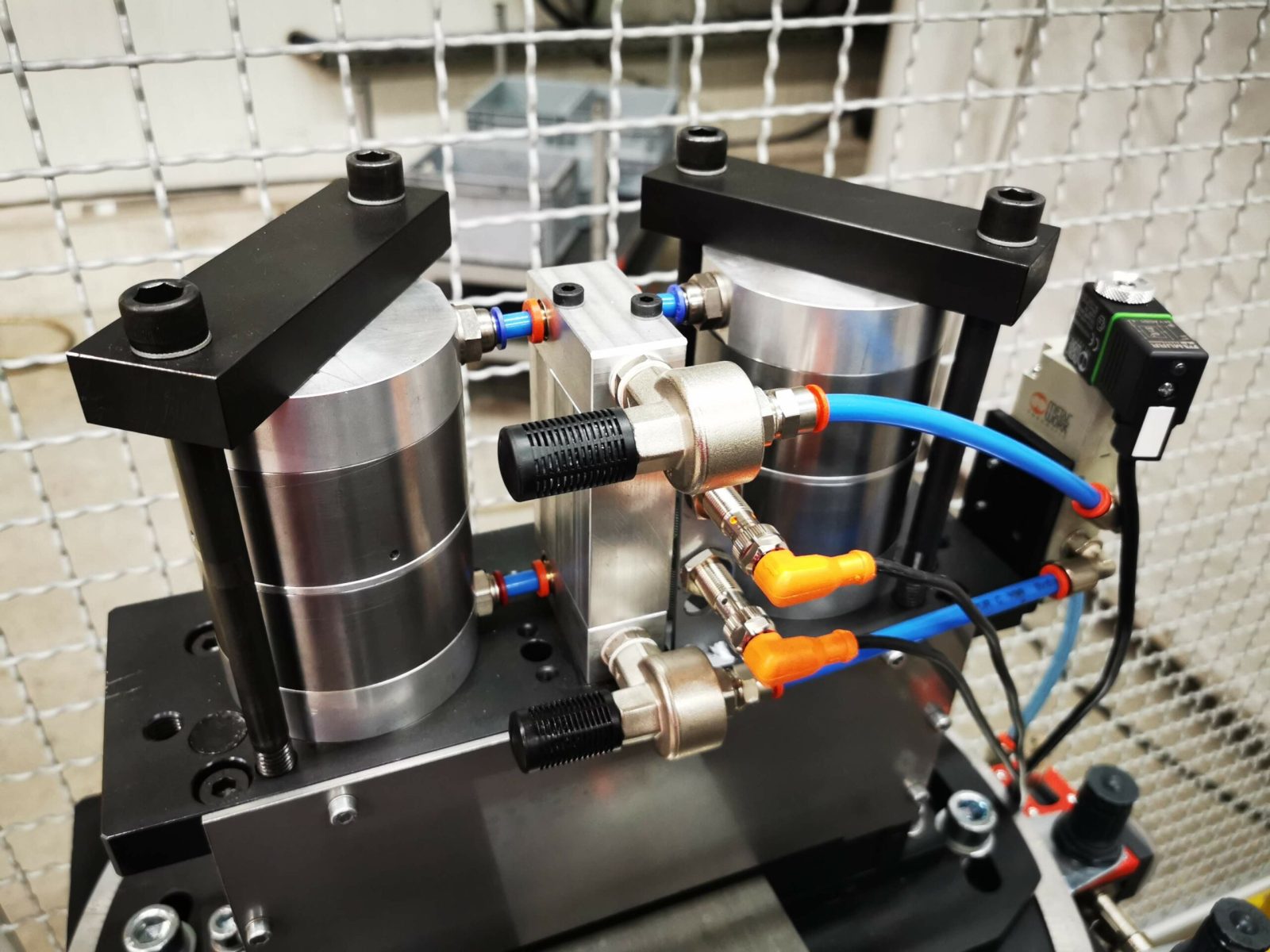

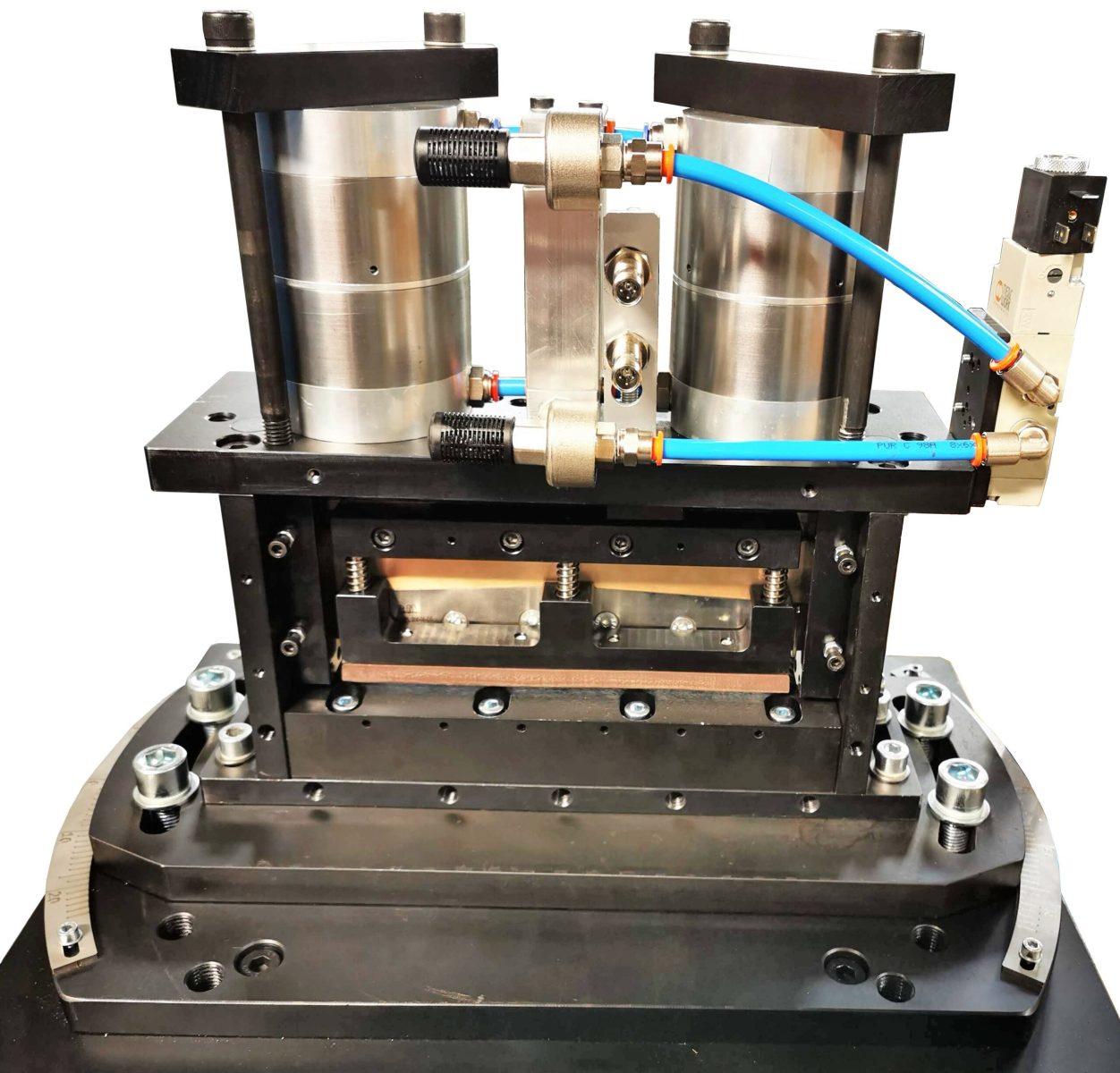

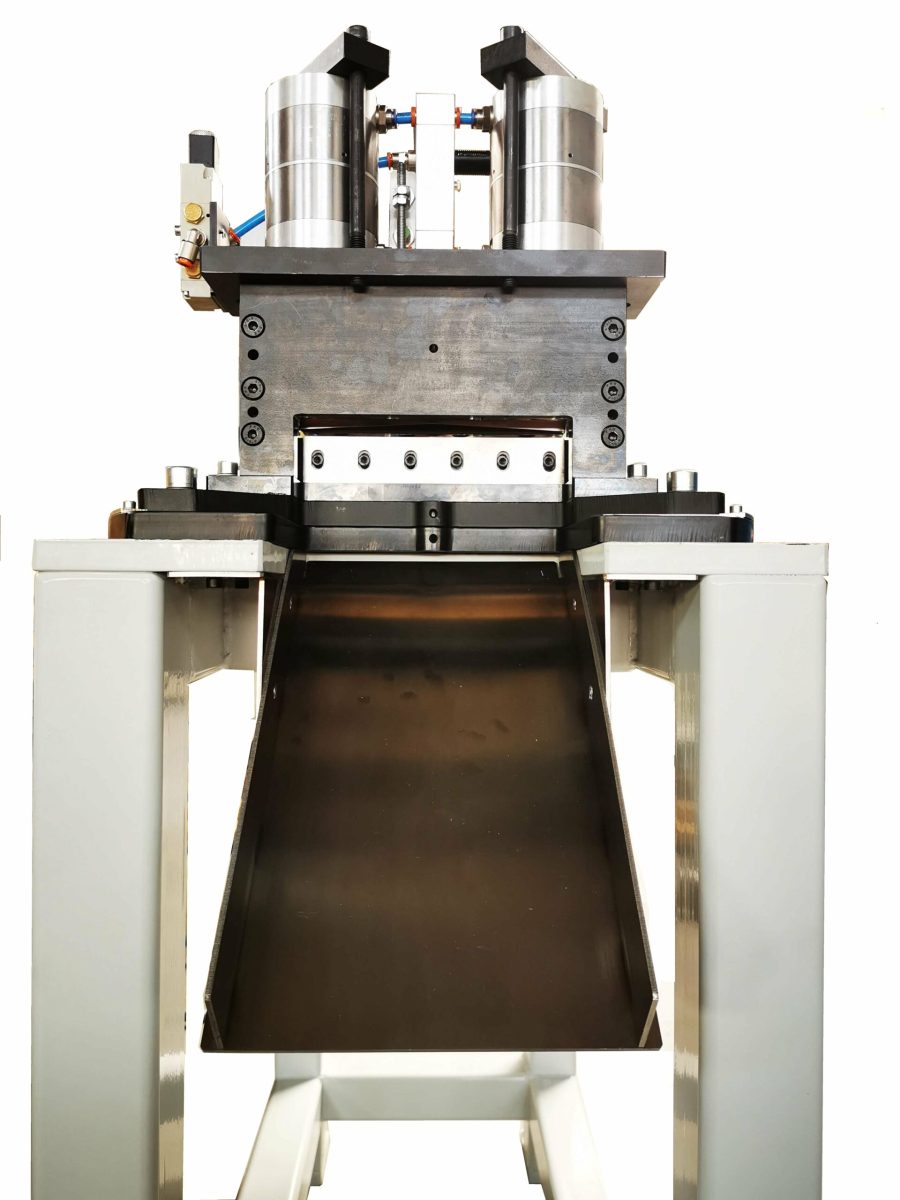

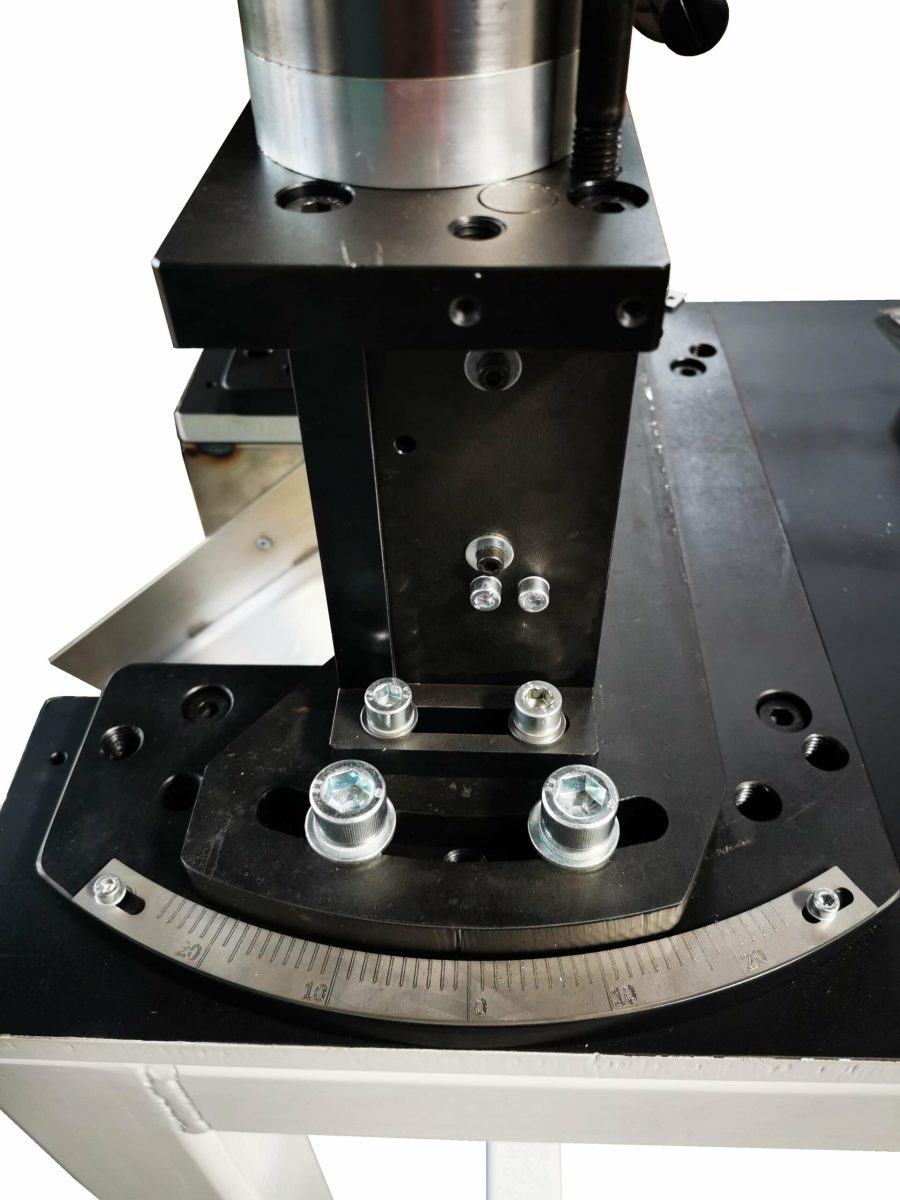

– Die Trennschere hat eine Dachschnitttechnik mit großem Messerbalken und zustellbaren Führungsleisten, das Untermesser ist zustellbar und fein justierbar. Dazu kann man die Schere bis 72 Grad verdrehen, um einen Schrägschnitt auszuführen. Die Messer sind für Materialien S235 und C75 ausgelegt.

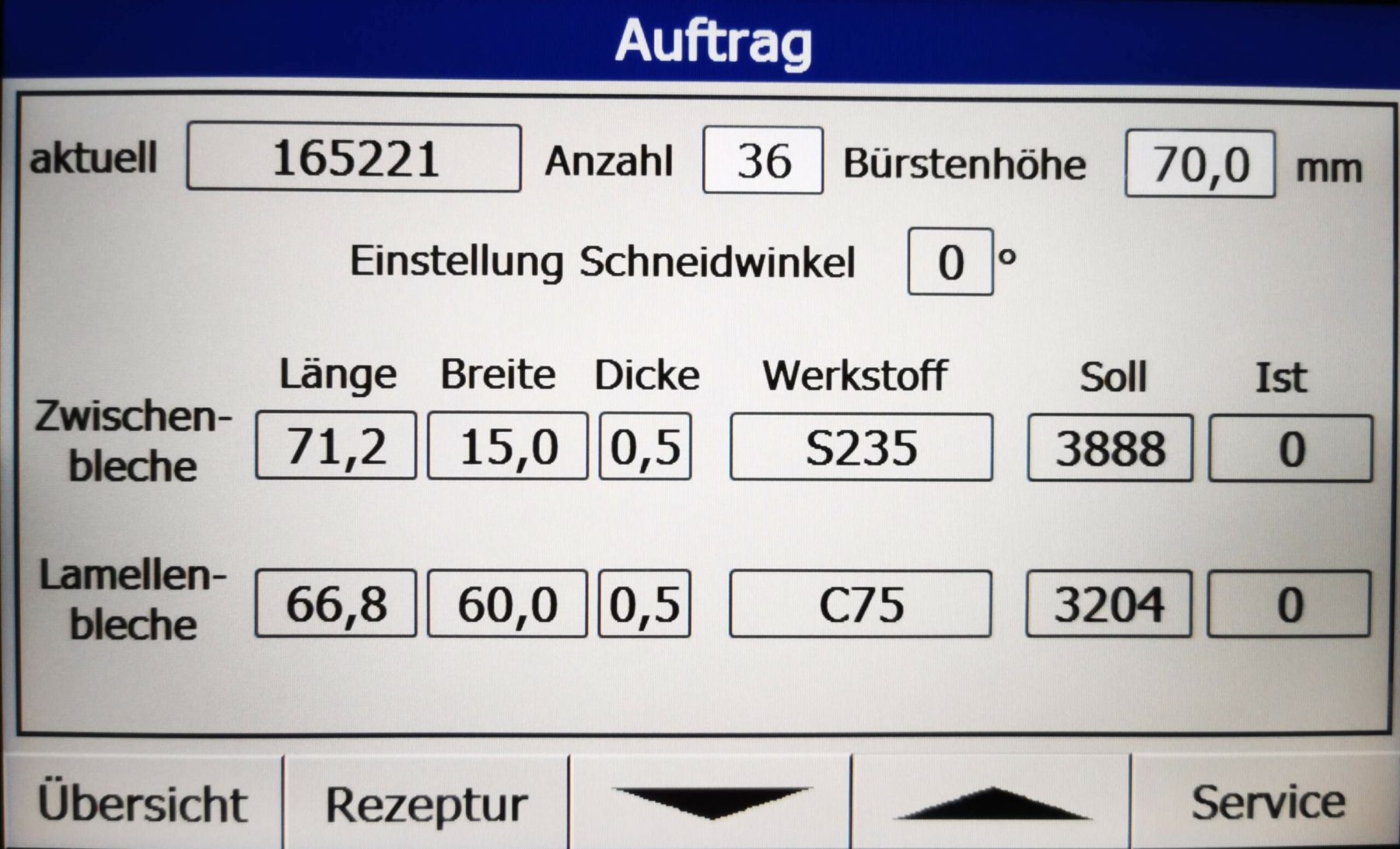

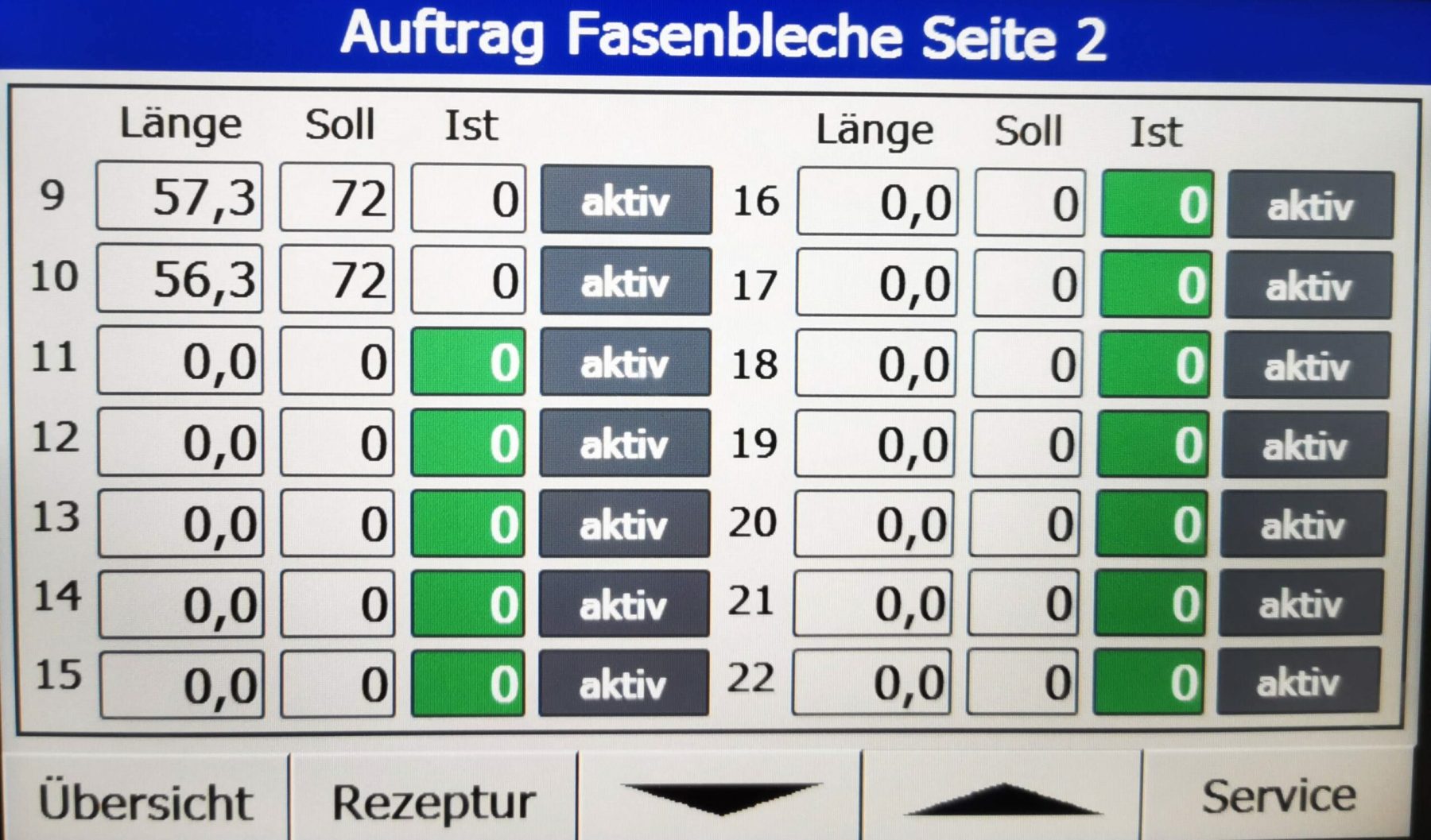

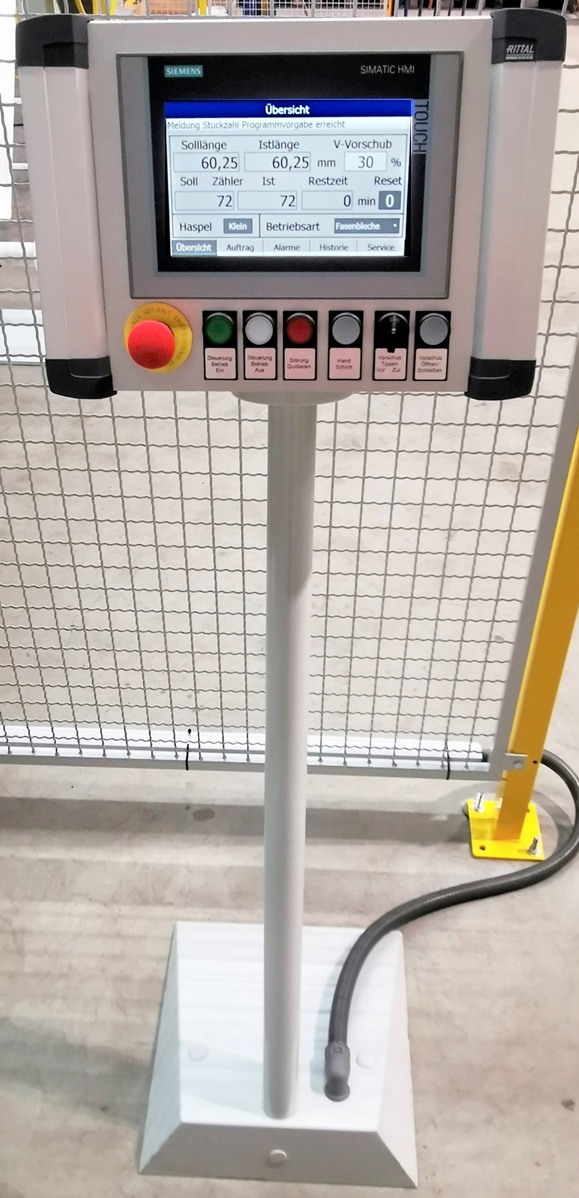

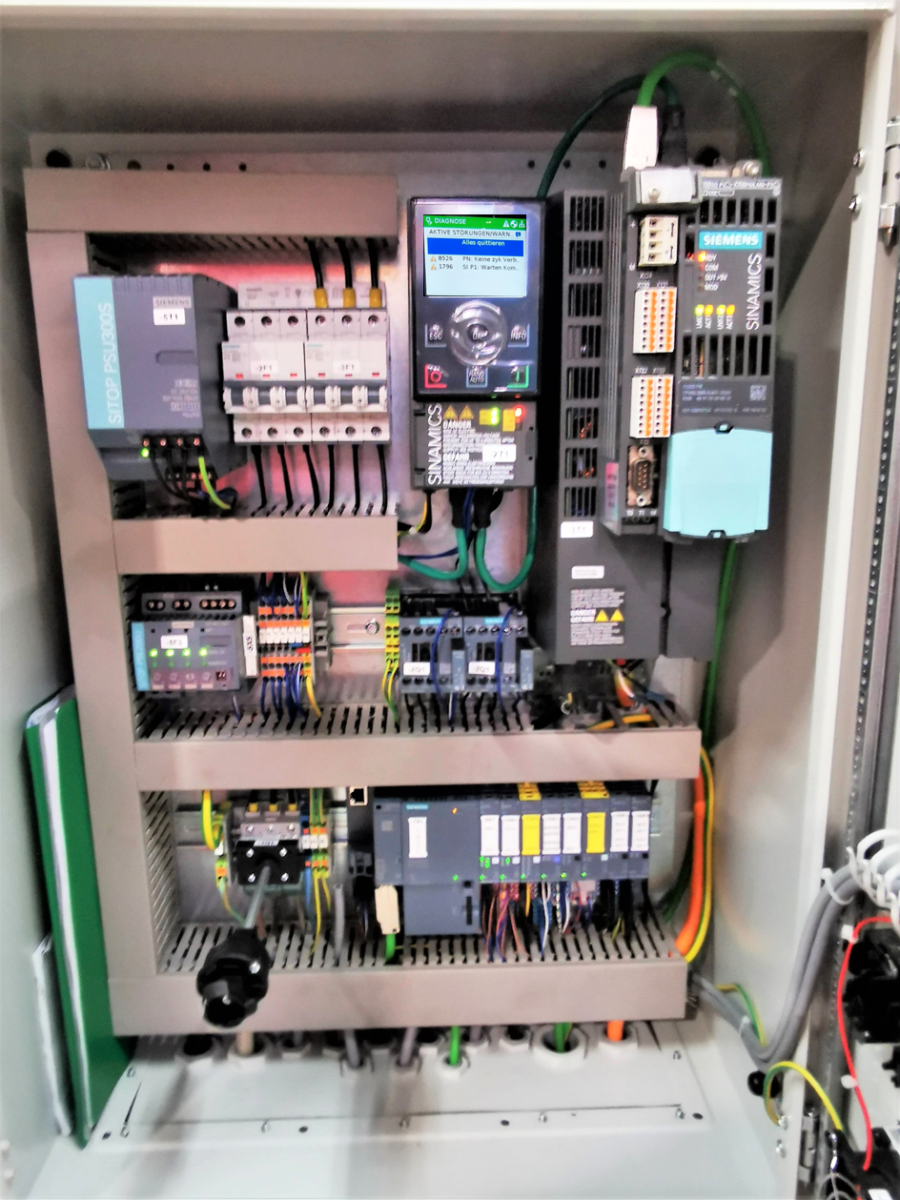

– Die spezielle Software ermöglich eine kundenspezifische Schnittlängentechnik für die untrschiedlichsten Materialien, abspeicherbar. Hier kann es z.B. so programmiert werden, dass jeder Hub 0,5 mm länger ist, um einen Kamm herzustellen. Die Haspelsteuerung hat eine Tänzerlageregelung und passt sich automatisch an die Coilgröße an.

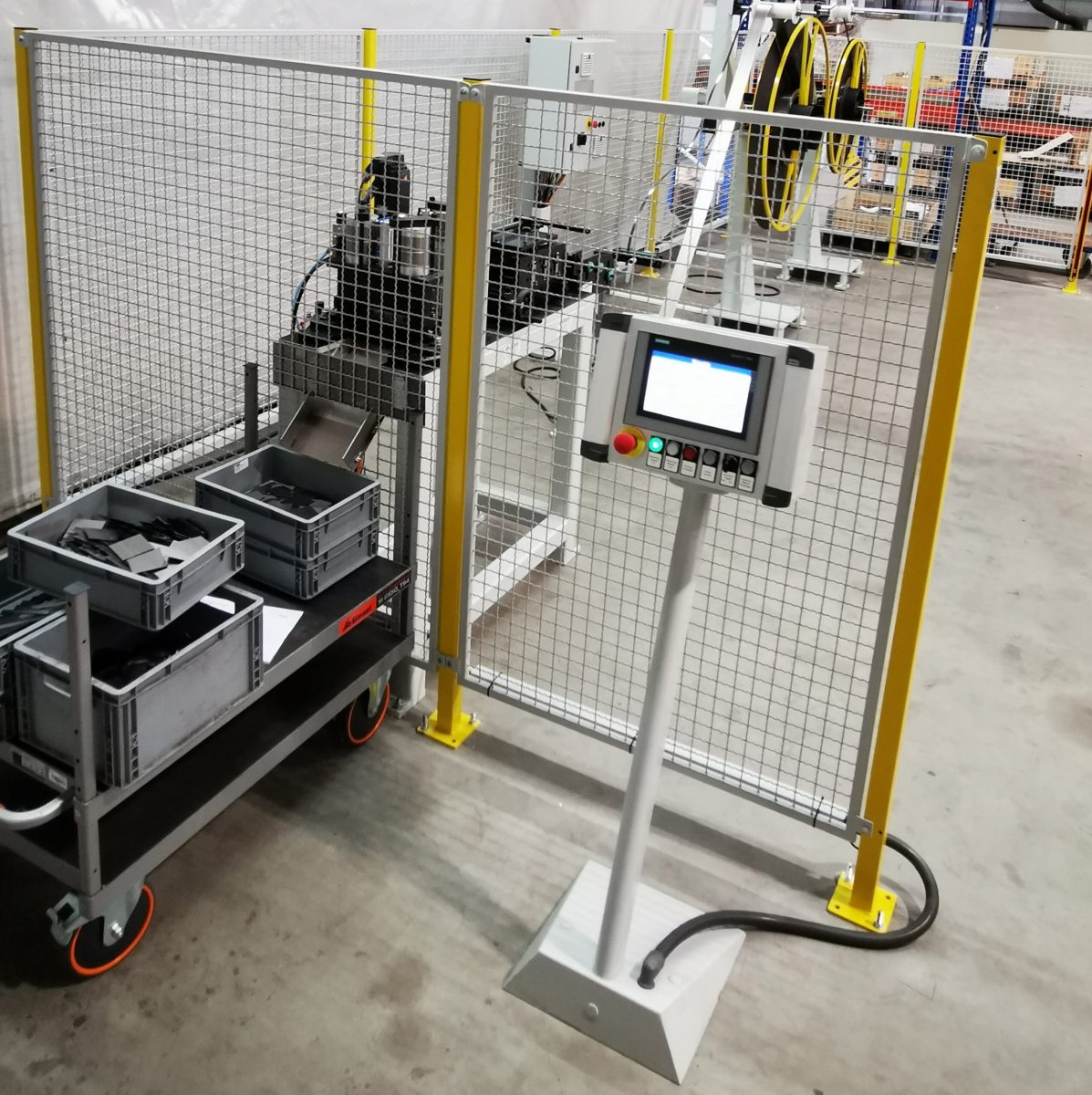

– Schutzzaunanlage mit Lichtschranke
