“Querteilanlage Draht und Band vom Streifen und Coil” beschreibt ein System in der Metallverarbeitung, das sowohl Draht als auch Band verarbeitet, vom Streifen oder vom Coil. Die Anlage kann Abmessungen von Rund 3 bis 12 mm, Flach von 12×2 bis 40×6, Messing oder Kupfer verarbeiten, Stahl oder VA ginge auch, war aber hier nicht gefordert. Stücklängen von 40-800 mm. Die Besonderheit ist außerdem hier, dass wir am Ende eine Verdrehtechnik integriert haben, welche die Flachbandstreifen verdreht für eine bestimmte Anwendung, der genaue Verwendungszweck ist kundengeschützt.

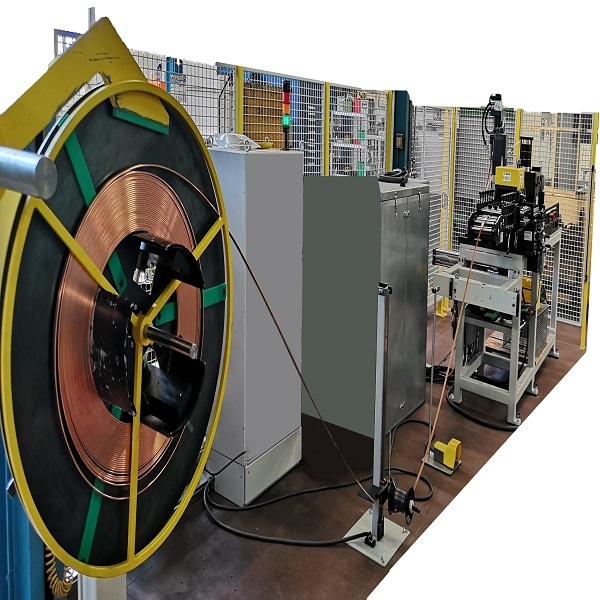

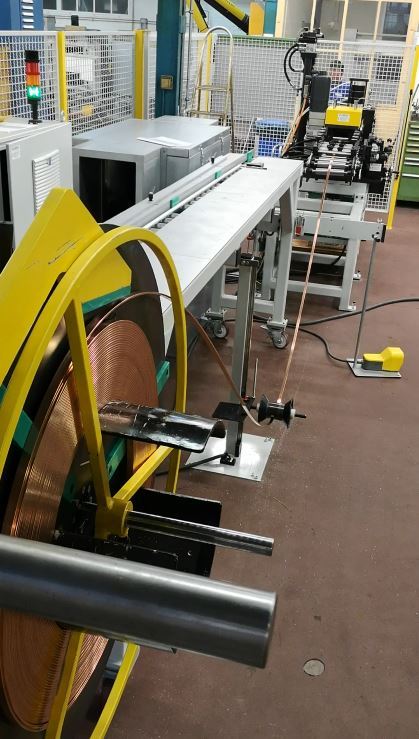

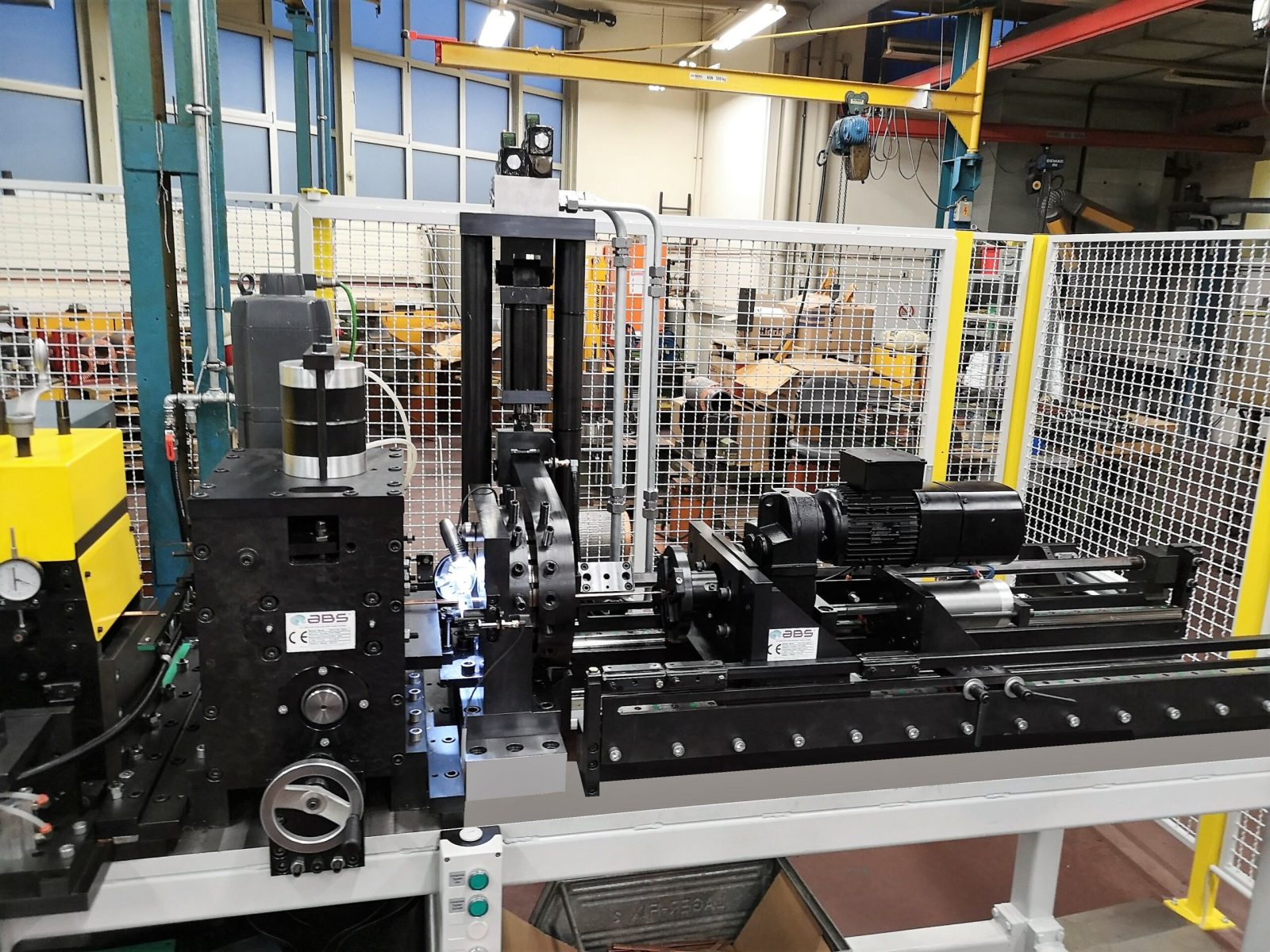

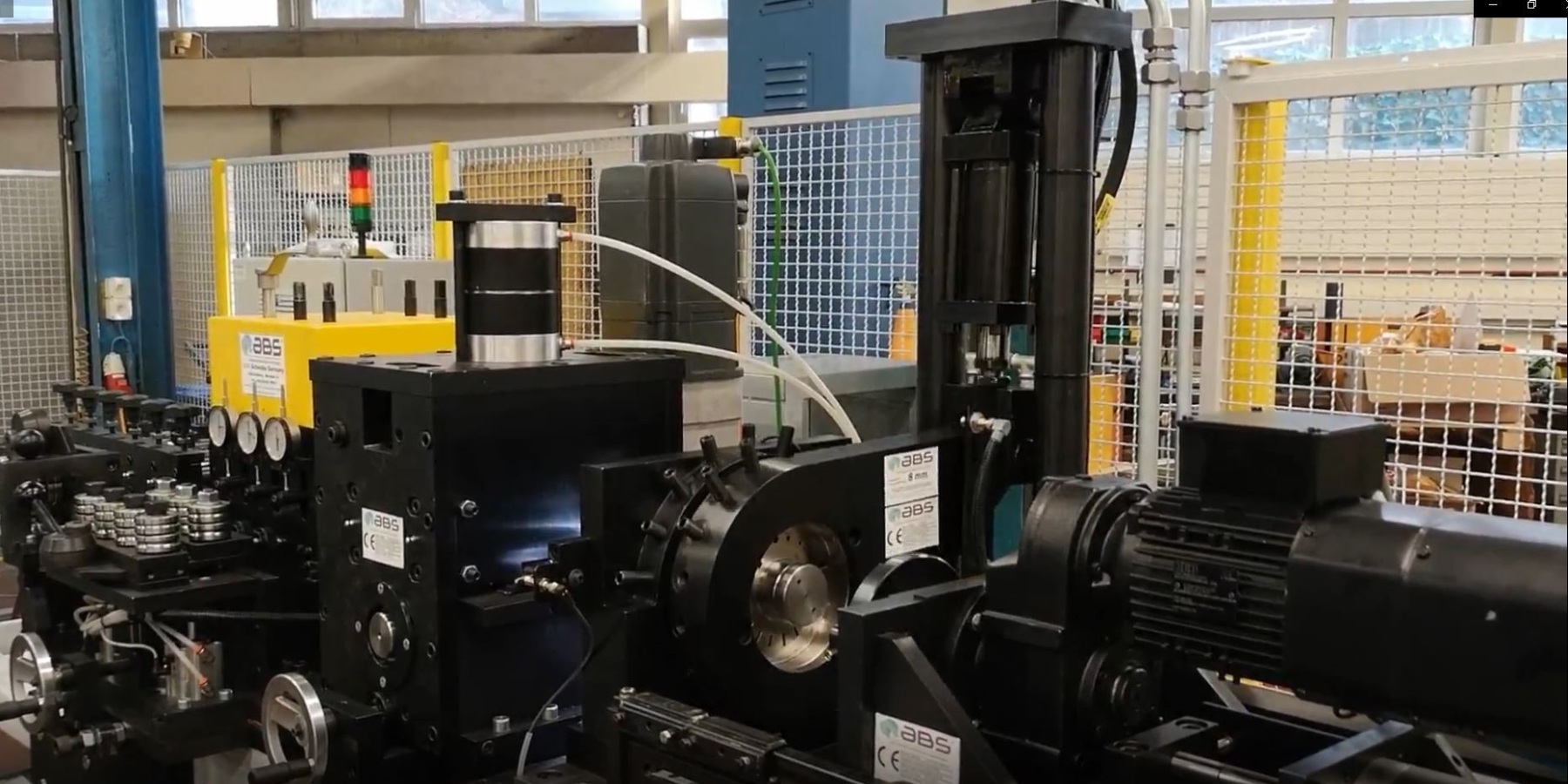

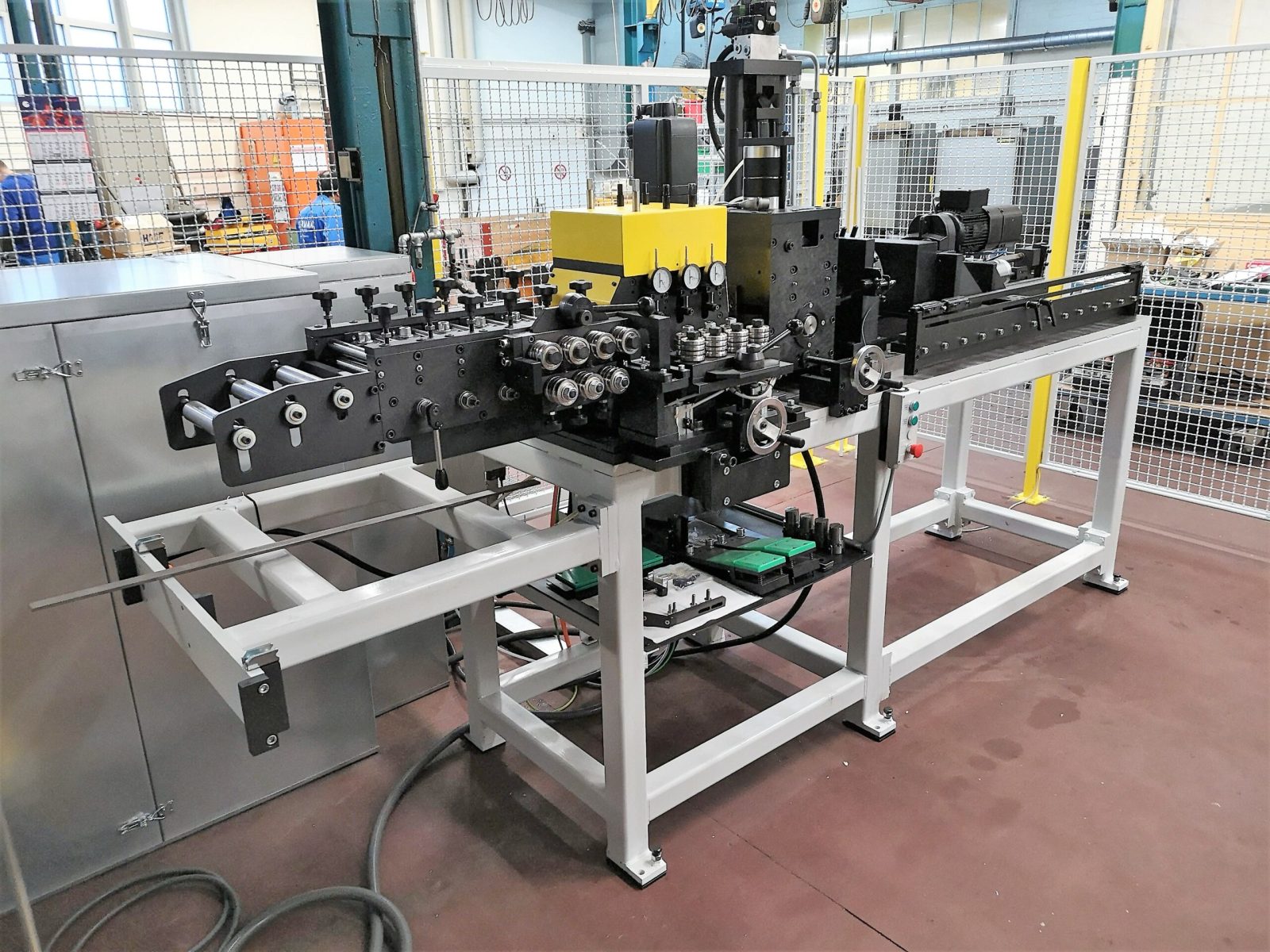

Haspel mit Tänzerlageregelung, Andocktisch fahrbar mit Rollgang, Hochkantrichtwerk, um einen etwaigen Säbel im Material zu richten, Blachbandrichtwerk mit 6 Rollen, unterschiedliche Richtwalzenabstände, zum Totrichten der Coilbiegung ohne großen Kraftaufwand, Feinrichten und gerade Richten mit der letzten oberen Walze, Doppel Drahtrichtwerk mit zusätzlichen Stockdrahtrollen, über pneumatische Hubtechnik anfahrbar. Die jeweilige Richttechnik für Band oder Draht wird über eine pneumatische Verstellung zugestellt. Der Walzenvorschub hat 2 Einläufe, 1x für Band mit einer Führung und dann auch für die Drähte, mit 6 Einführungshülsen gehärtet für die unterschiedlichen Durchmesserbereiche. Anschließend ist eine Rundhebelschere montiert, welche jede Abmessung präzise schneidet, vorher wird jedoch der heraugefahrene Abschnitt verdreht über einen Verdrehantrieb mit einer speziellen Zentriermechanik, auswechselbar für alle geforderten Materialien.  Das Gesamte Engineering wurde bei ABS Schwabe entwickelt und erstellt, die Anlage komplett in unserem Hause montiert und programmiert.

Die Programmierung umfasst die Bedienung über Touchpanell, das Abspeichern der Datensätze nach Zeichnungsnummern sowie die Programmierung aller Abläufe und Funktionen für ein sehr schnelles Rüsten. Die Anlage läuft seit 2018 störungsfrei.
