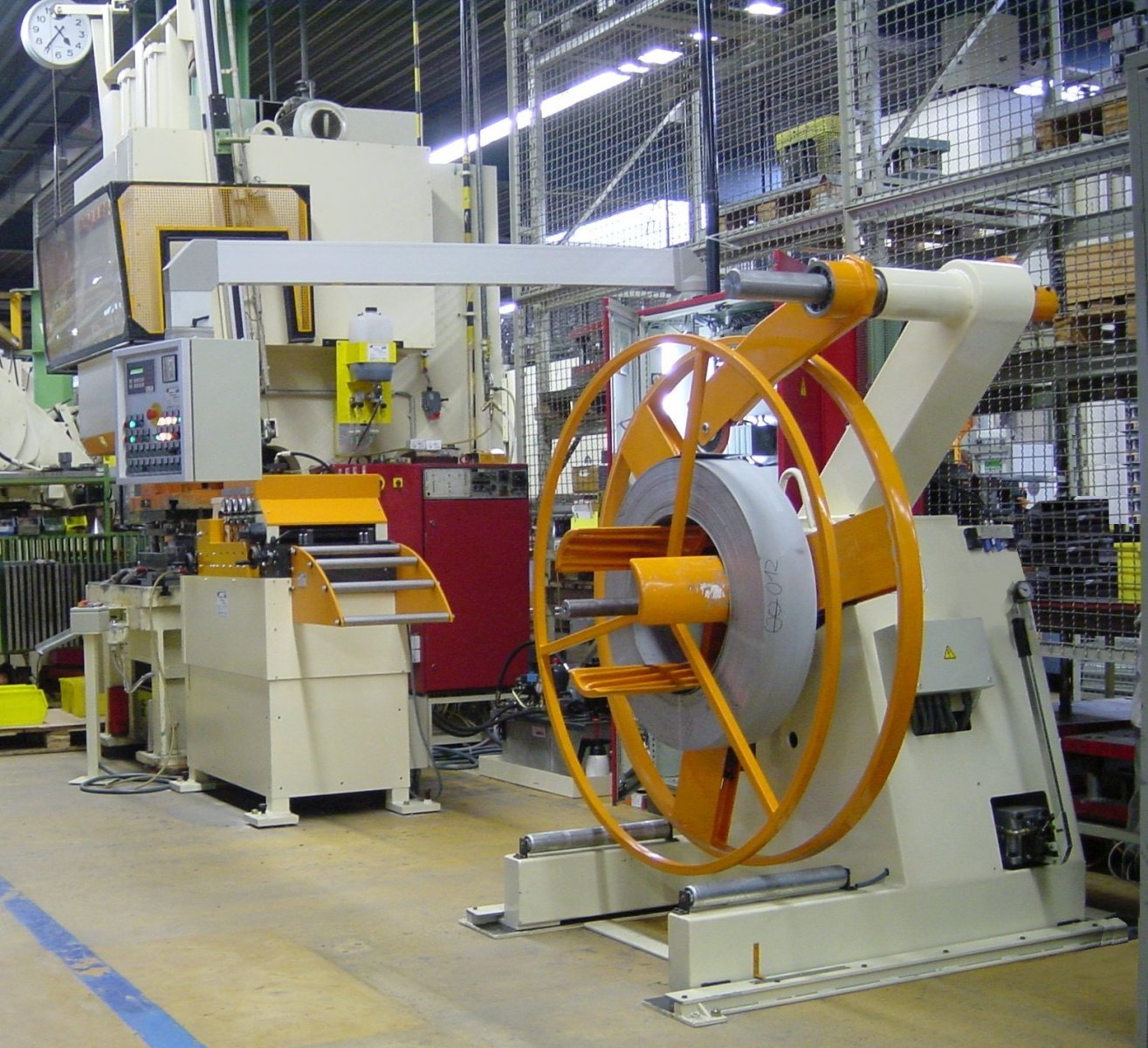

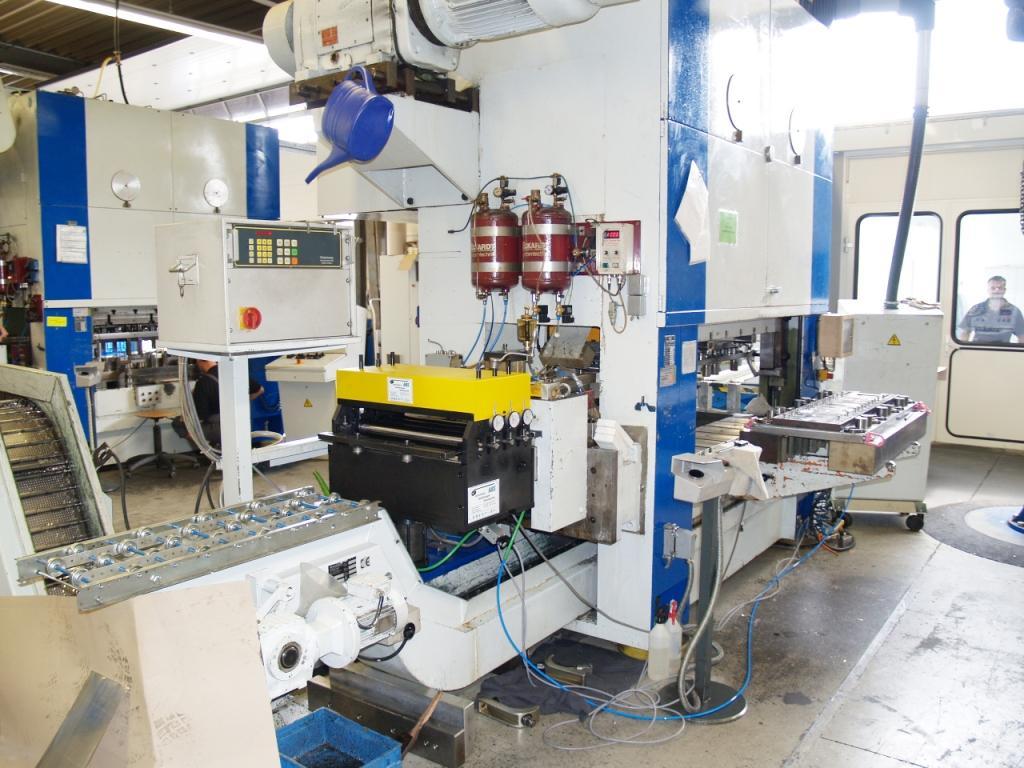

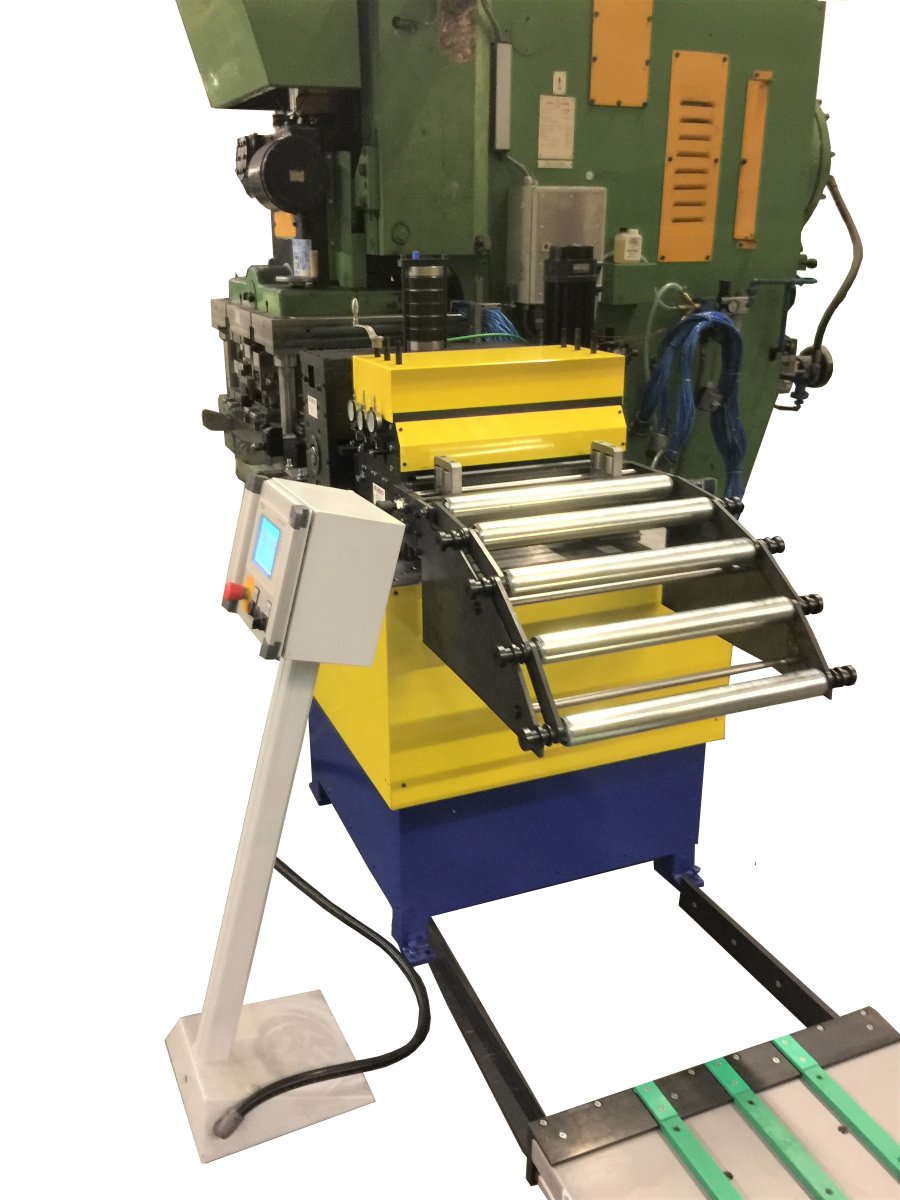

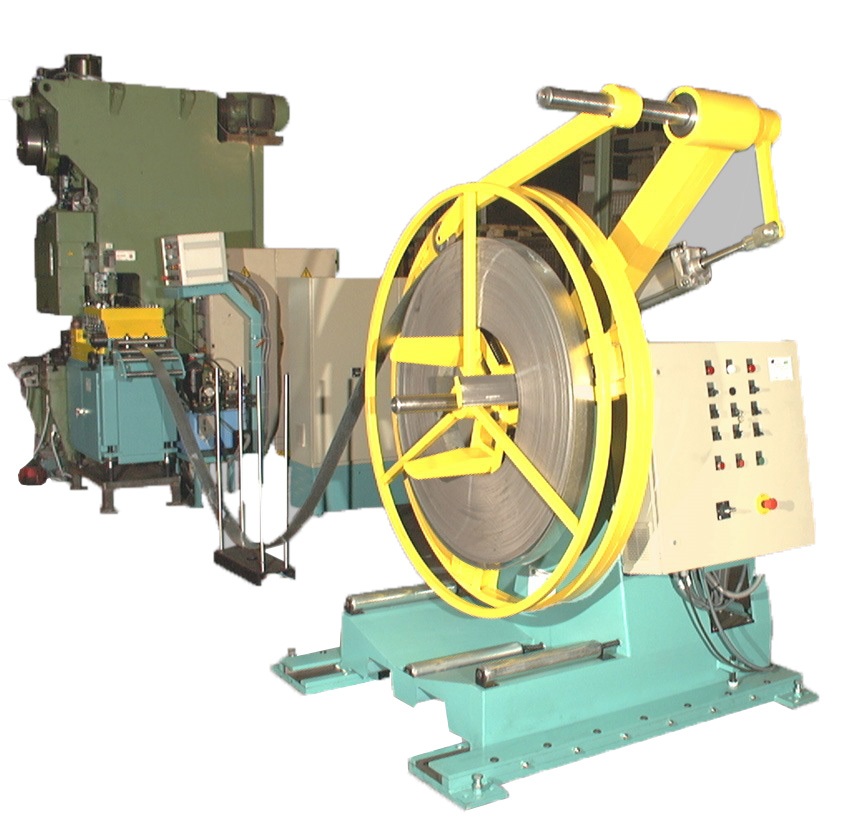

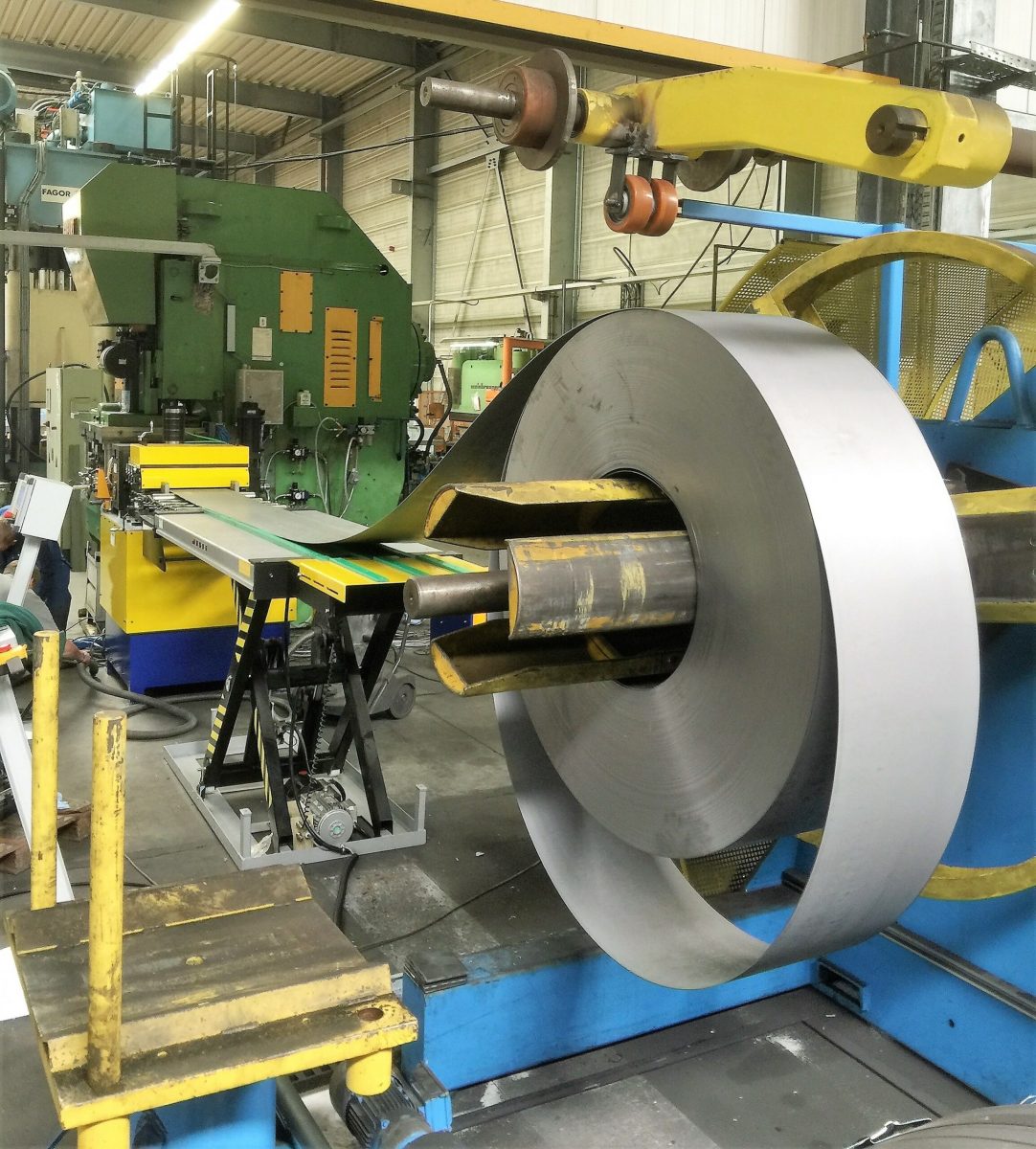

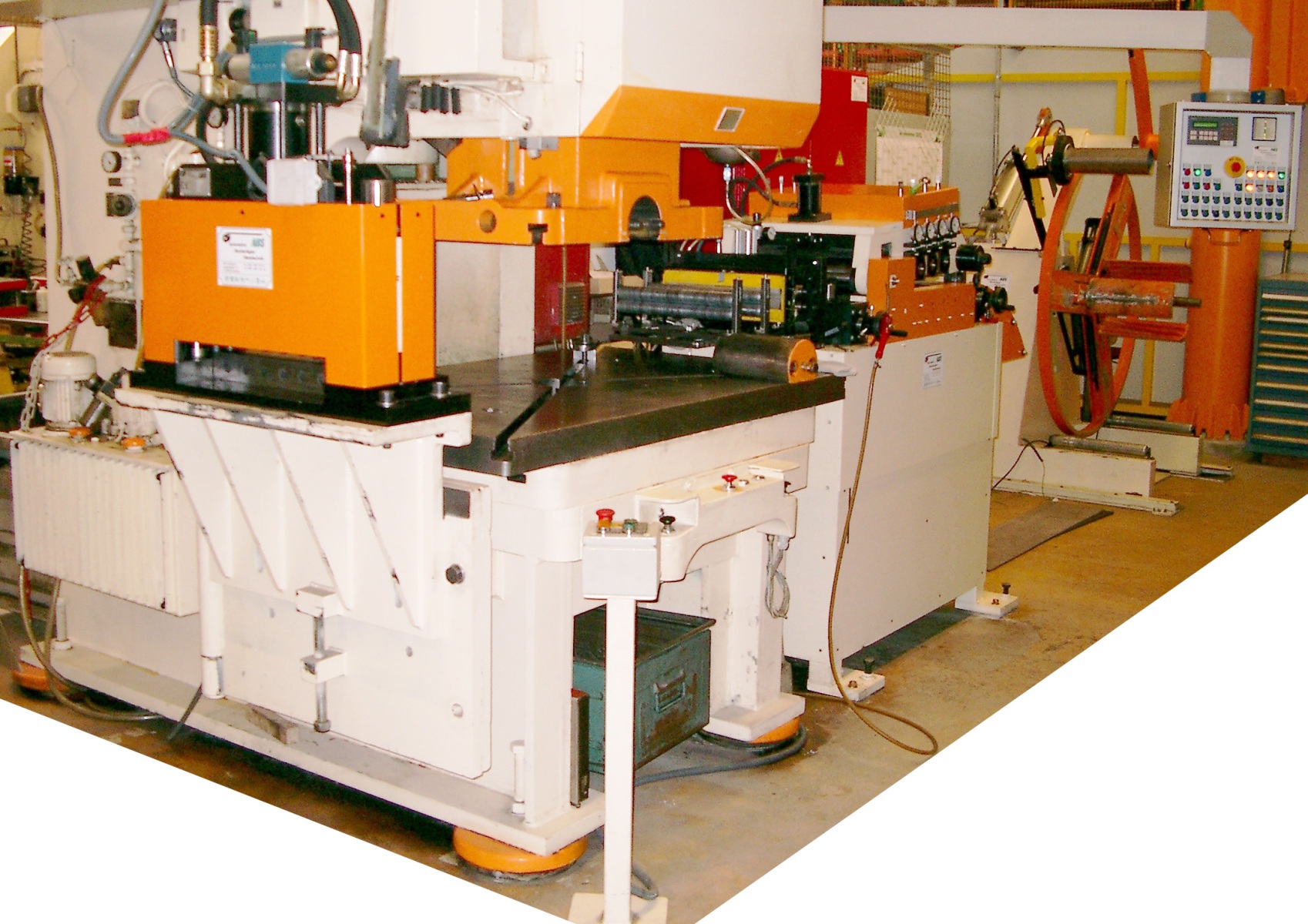

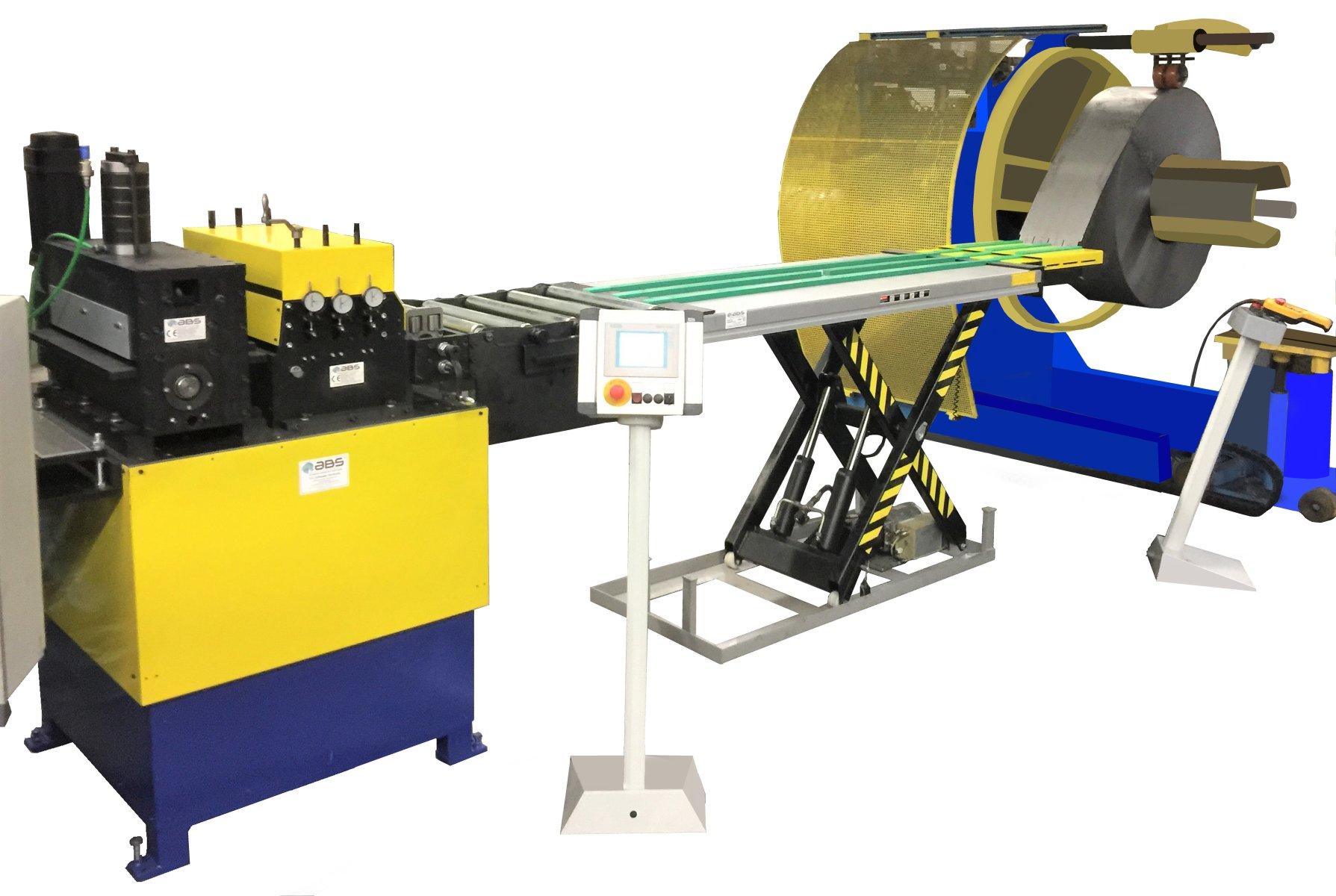

Eine “Bandanlage mit Haspel und Vorschubrichtmaschine” ist eine Kompaktanlage, die wenig Platz benötigt. Die Haspel wickelt das Metallband vom Coil ab. Die Vorschubrichtmaschine steht direkt vor der Stanzpresse und schiebt das Band präzise in das Stanzwerkzeug. Somit spart man eine Schlaufe inclusive der Richtmaschine = mindestens 4-5 m.

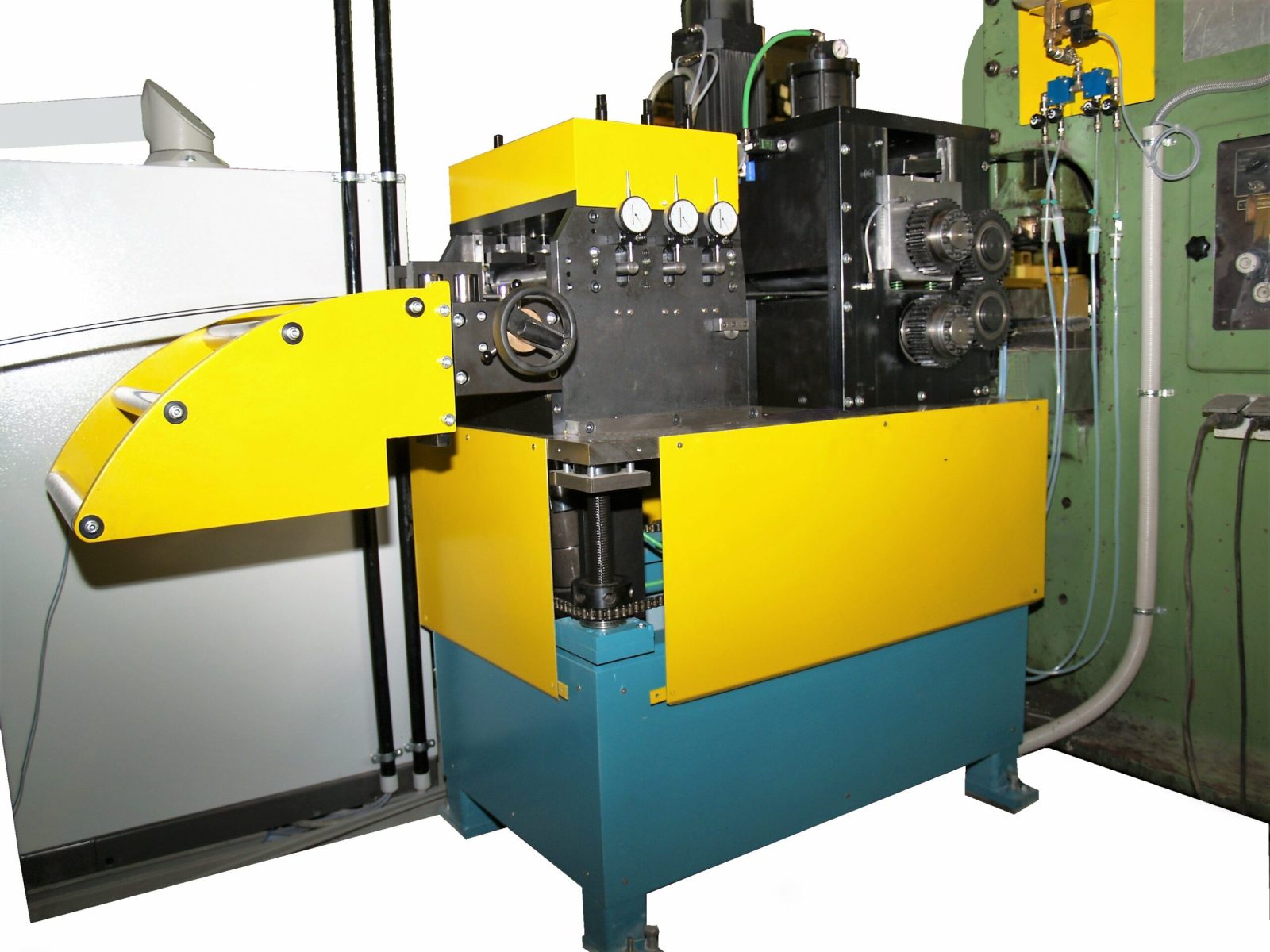

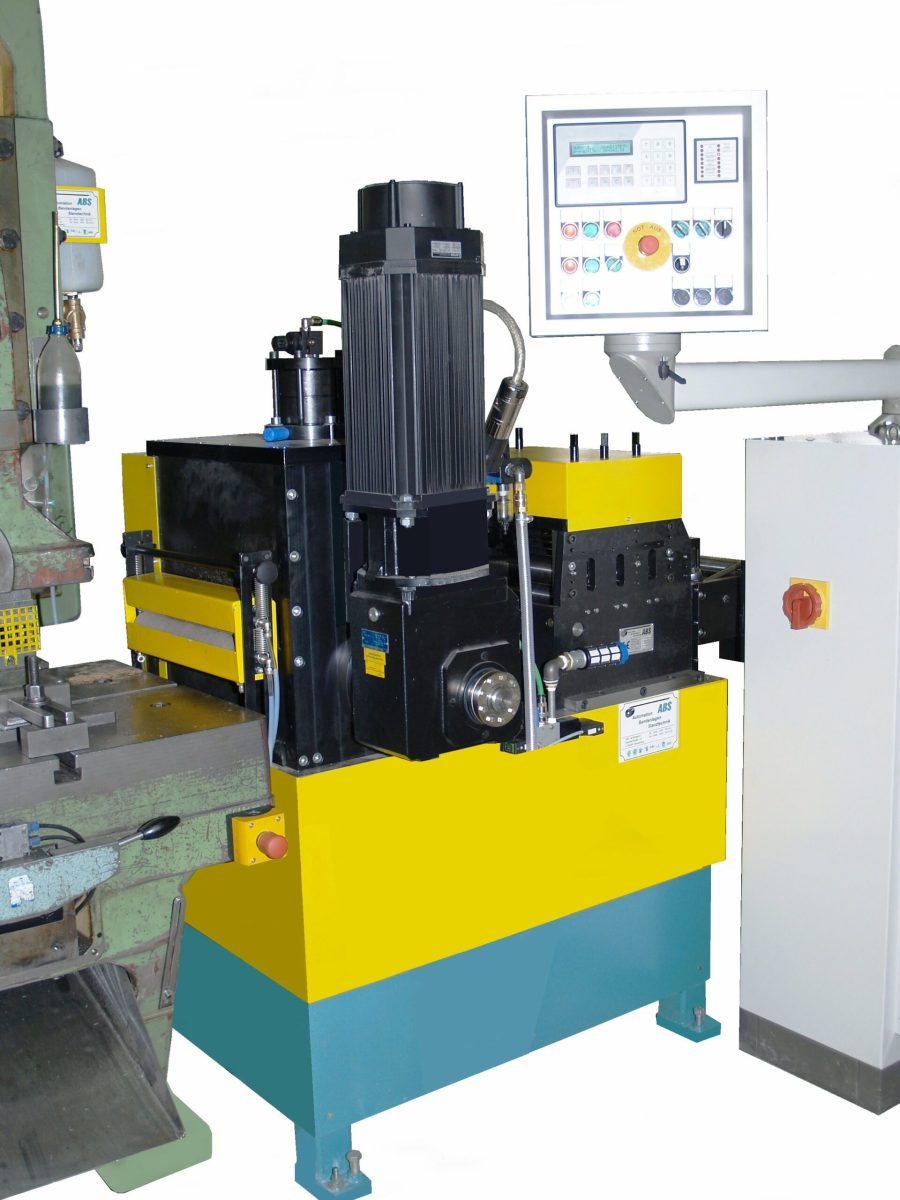

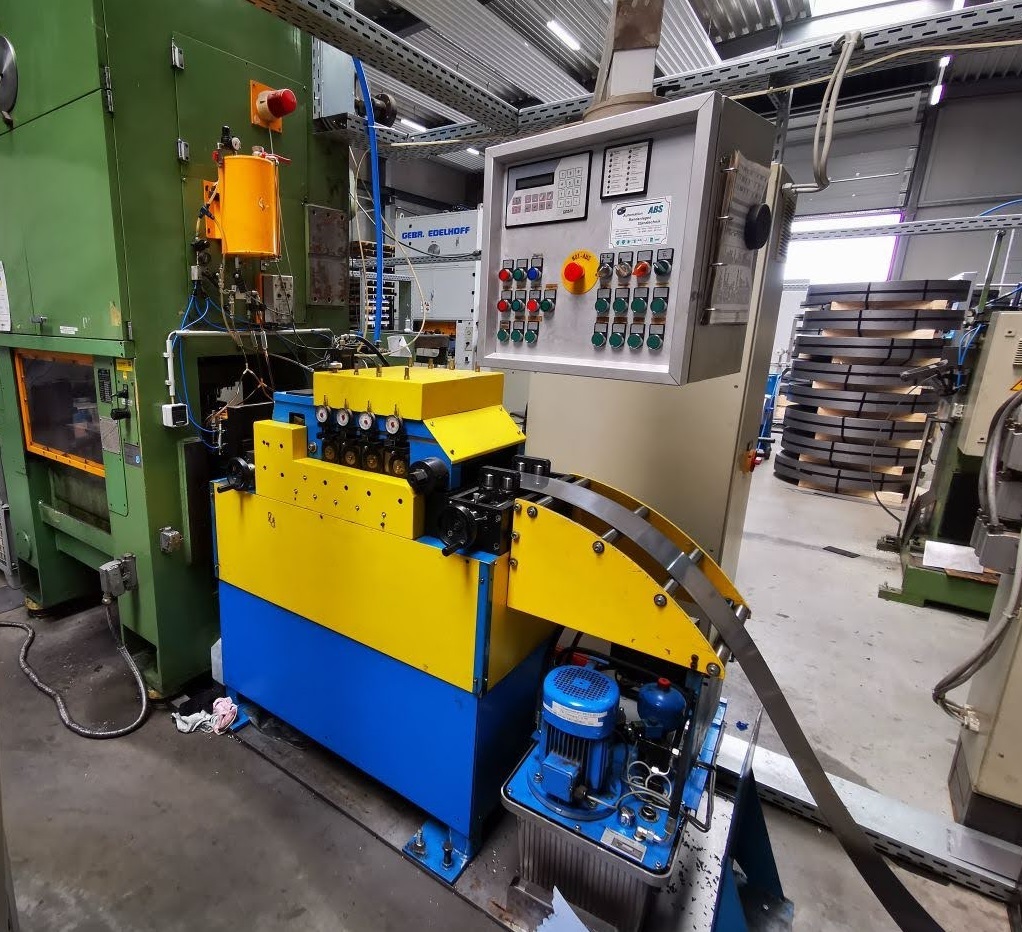

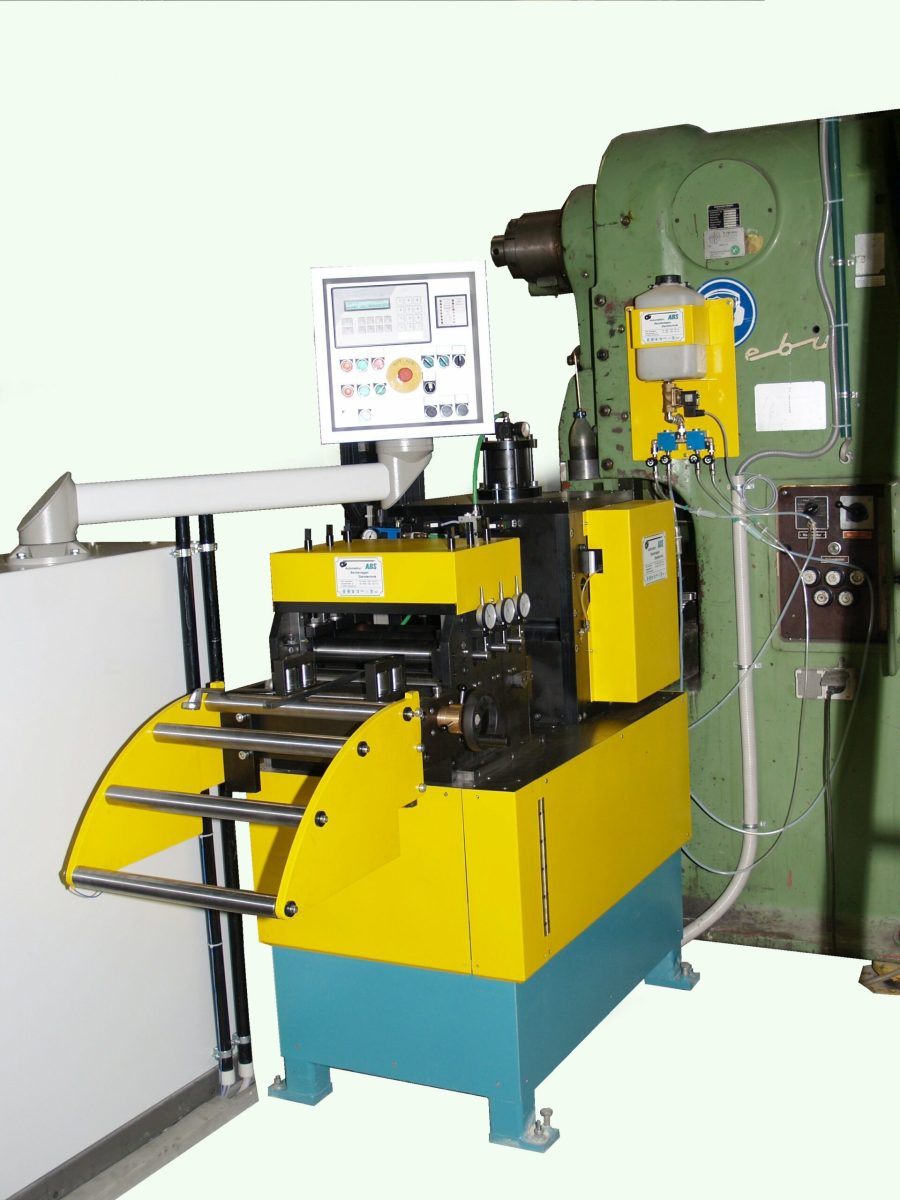

Die ABS Schwabe Vorschubrichtmaschine hat besondere Merkmale :

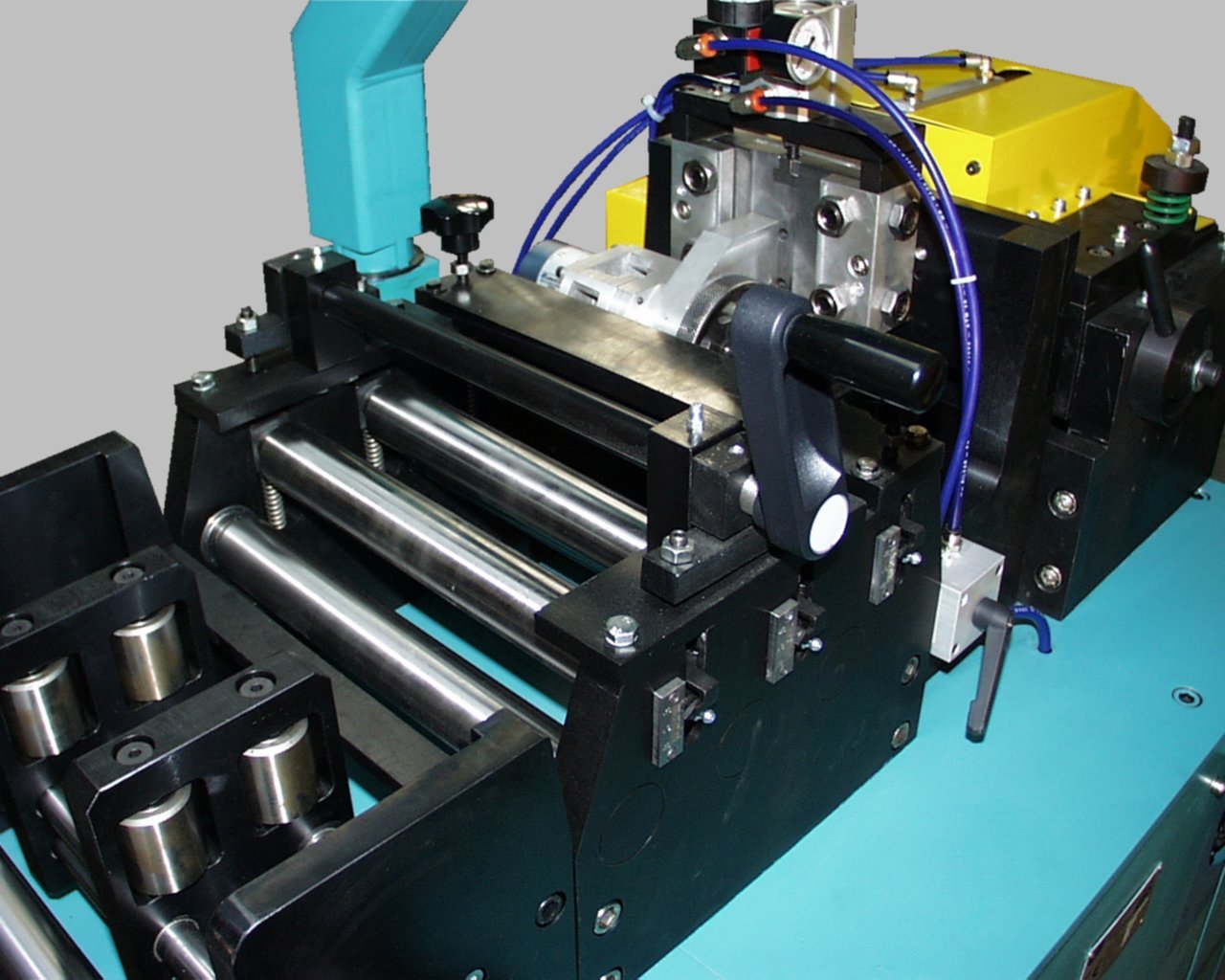

6, 8 oder 10 Richtwalzen, jede zentral zustellbar, die letzte Walze ist oben, womit jede Coilkrümmung, ob von unten oder oben abgewickelt, problemlos gerichtet werden kann. Die Richtwalzenabstände sind unterschiedlich, was das erste Totrichten der Bandkrümmung wesentlich erleichtet. Durch die letzte obere Walze und die Kombination von unterschiedlichen Richtwalzenabständen kann ein 6-Walzenrichtwerk ein viel besseres Richtergebnis erzielen als ein 7 oder 9 Walzenrichtwerk. Weiterhin ist die Oberwalze im Schwingkopf immer spielfrei paralell zugestellt, auch bei außermittigem Fahren des Bandes. Alle unteren Richtwalzen sowie die 2 Vorschubwalzen am Auslauf sind über Zahnräder angetrieben. Das Servogetriebe ist spielarm und treibt direkt ohne Kette die Unterwalze an.

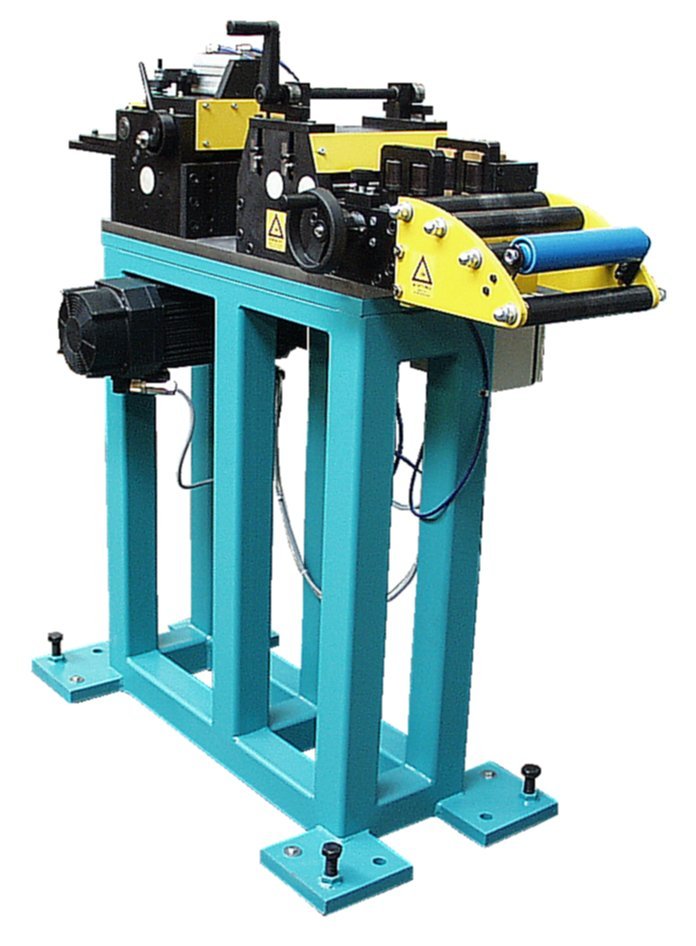

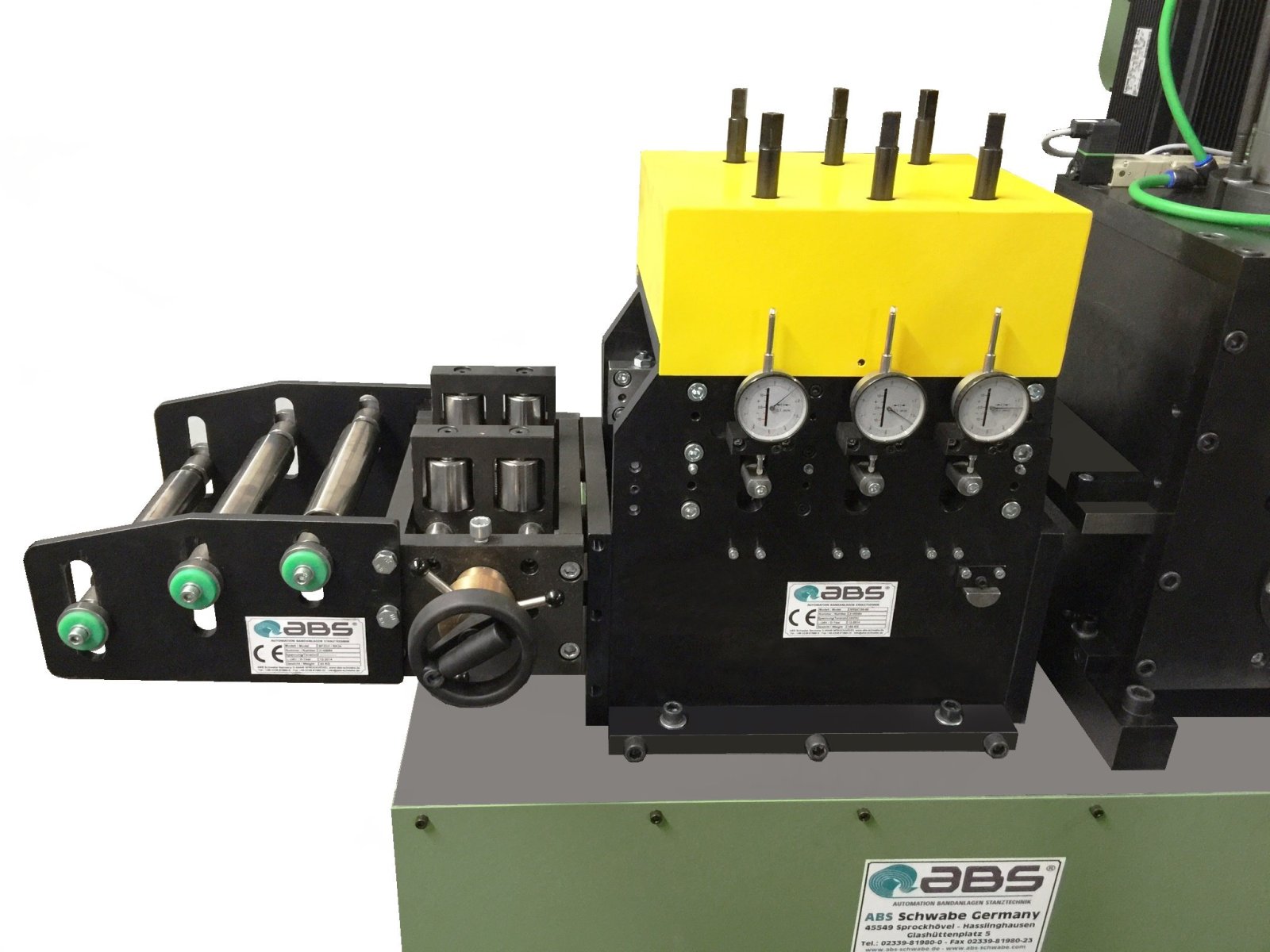

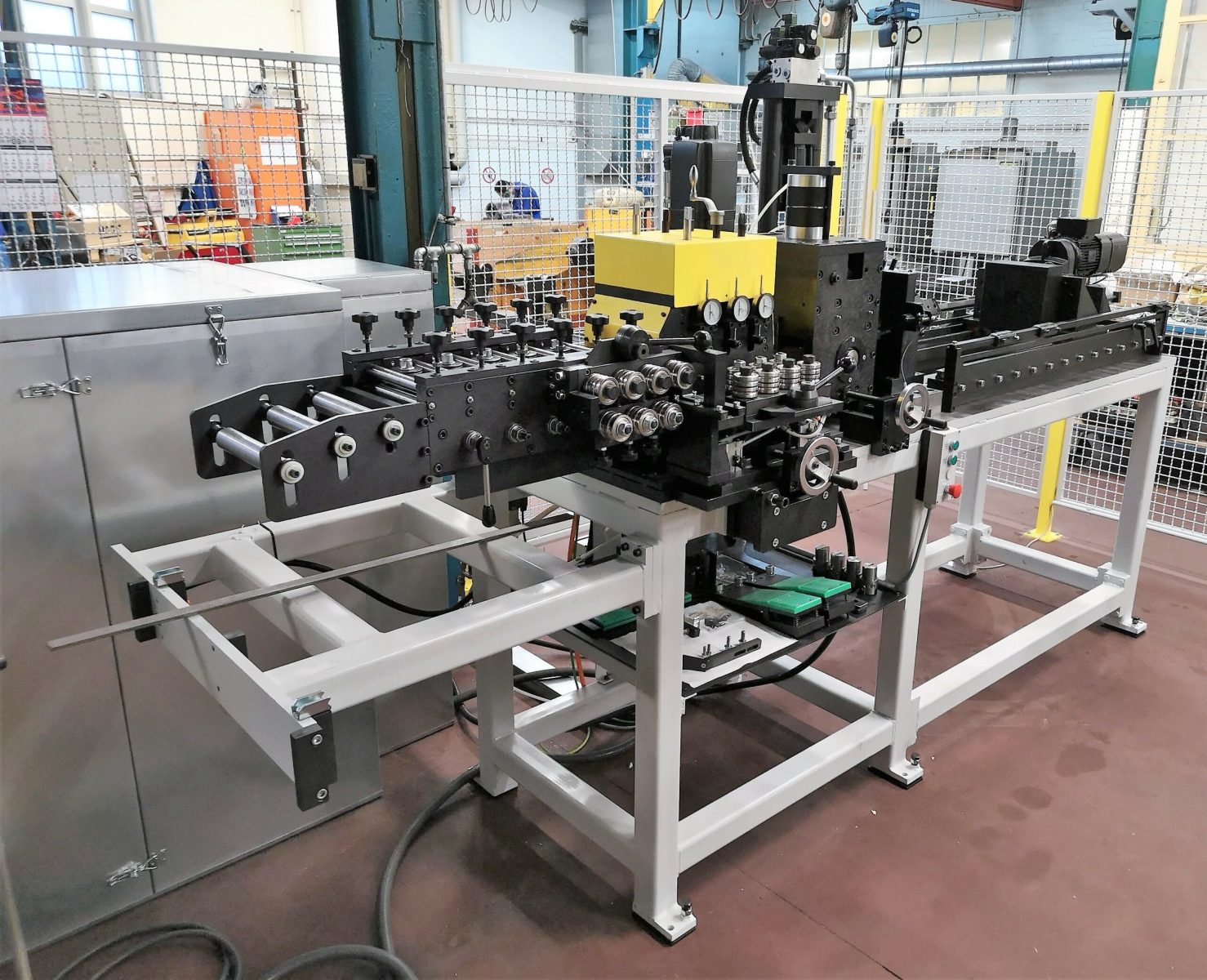

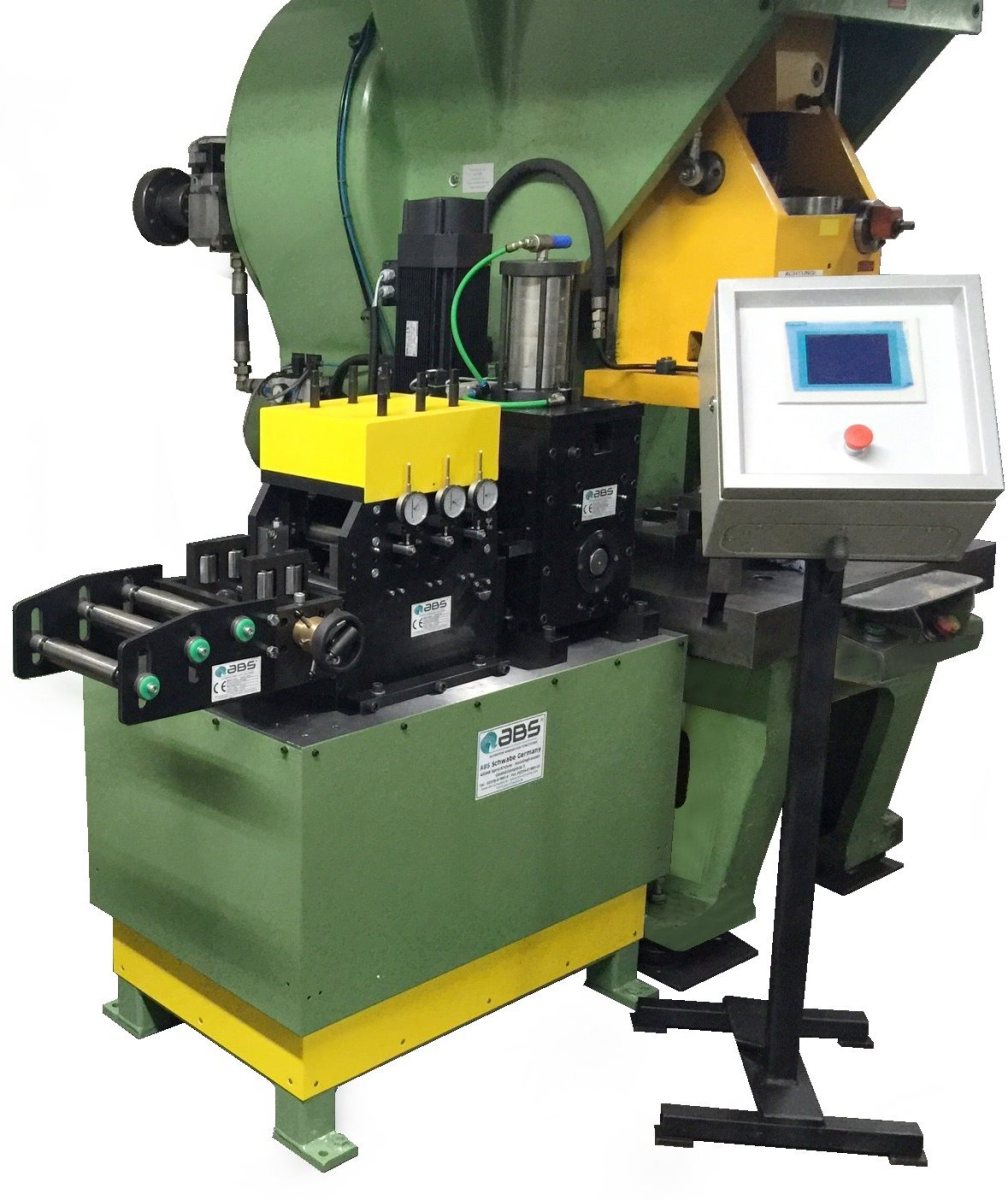

Die ABS Schwabe Vorschubrichtgerät – eine preiswerte Alternative mit hervorragenden Richtergebnissen:

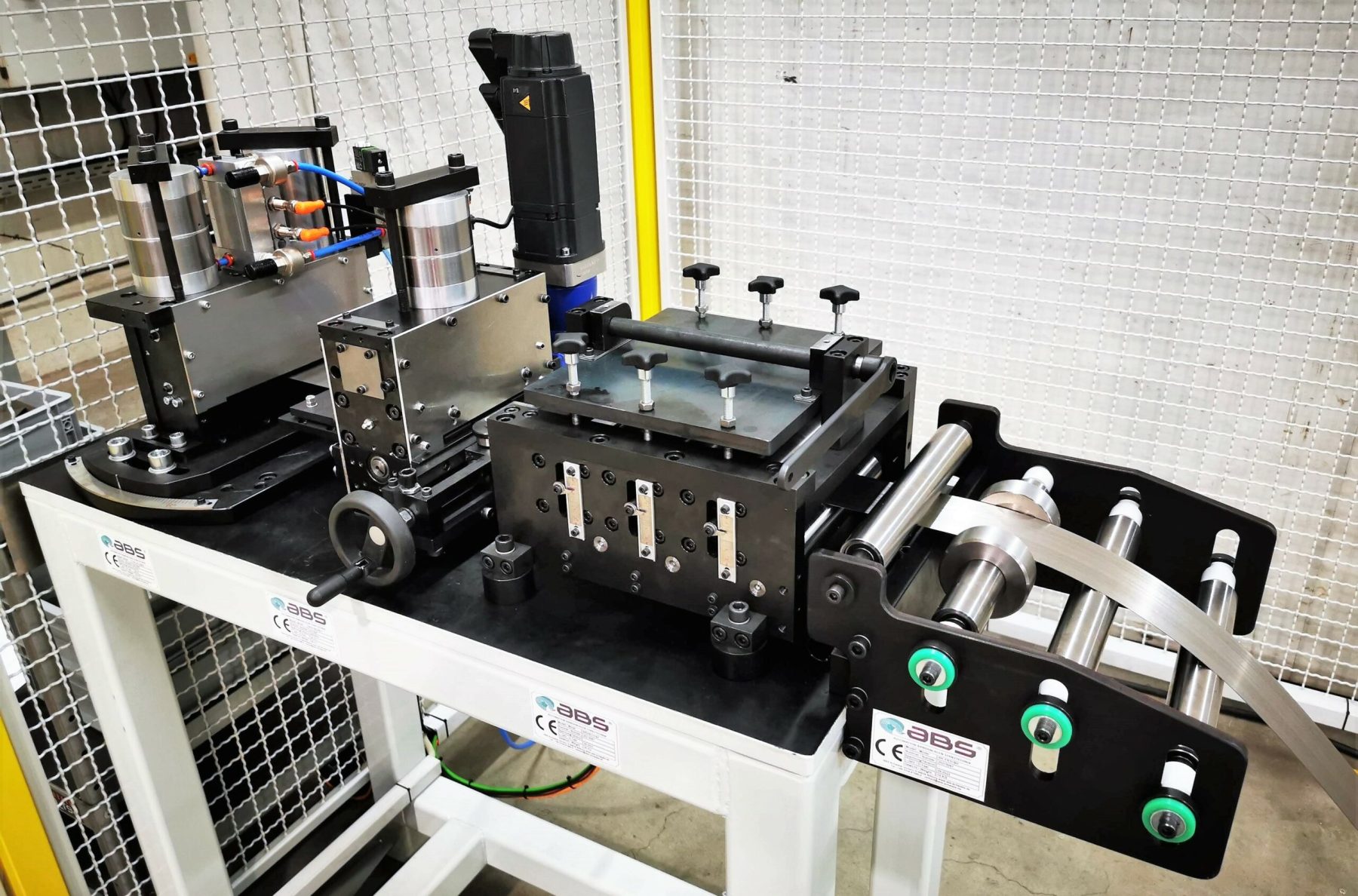

Diese Anlage besteht aus einem Walzenvorschub, der durch ein nicht angetriebenes Richtgerät durchzieht. Dieses hat 4, 6 oder 8 Richtwalzen, jede zentral zustellbar, die letzte Walze ist oben, womit jede Coilkrümmung, ob von unten oder oben abgewickelt, problemlos gerichtet werden kann. Die Richtwalzenabstände sind unterschiedlich, was das erste Totrichten der Bandkrümmung wesentlich erleichtet. Durch die letzte obere Walze und die Kombination von unterschiedlichen Richtwalzenabständen kann ein 6-Walzenrichtwerk ein viel besseres Richtergebnis erzielen als ein 7 oder 9 Walzenrichtwerk. Das Servogetriebe ist spielarm und treibt direkt ohne Kette die Unterwalze an.
Die Positioniersteuerung gibt es in unterschiedlichen Versionen :
